DVB-ASI と DVB-SPI の相互変換が必要なときに

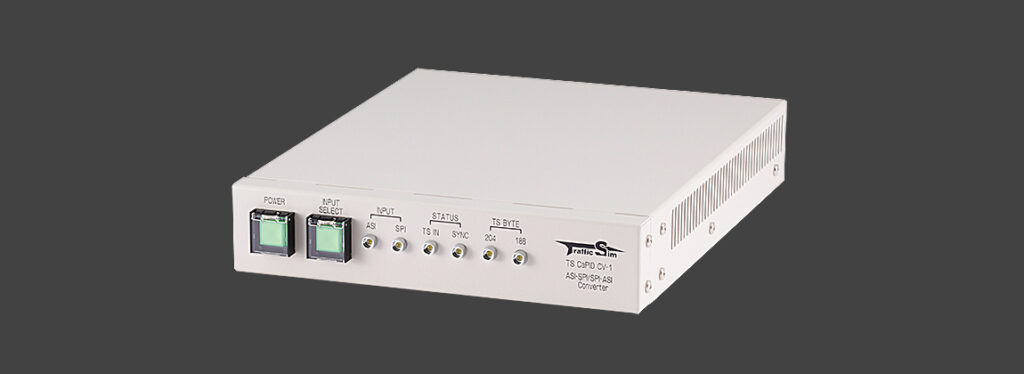

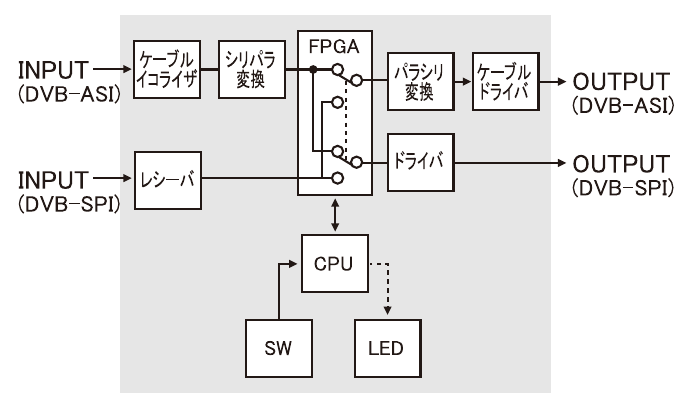

CV-1は、DVB規格の SPI信号をASI信号へ変換するユニットです。もちろん ASI信号をSPI信号へ変換することも可能で、前面スイッチひとつで変換方向を切り替えられます。
また、スルー出力を搭載しているため、信号の流れを残したまま、変換後の信号を取得できます。
さらにASI入力部にはイコライズ機能を搭載しており、伝送時に生じた波形の歪みを補正したうえで変換します。
※DVB（Digital Video Broadcasting）規格とは、デジタルテレビ放送のために国際的に承認された標準規格です。
※専用金具U-1、U-2は別売りです。
仕様
| 製品種別 | DVB-ASI ⇔ DVB-SPI 変換器 | |
|---|---|---|
| 製品名 | TS CaPID CV-1 | |
| 製品型番 | CV1-AS111HR | |
| 入出力 | 入力: DVB-ASI ×1 または DVB-SPI ×1 | |
| ビットレート | DVB-ASI→DVB-SPI | |
| 変換方向の切り替え | 前面の INPUT SELECT スイッチで切り替えます。 OFF：DVB-ASI → DVB-SPI 変換 ON：DVB-SPI → DVB-ASI 変換 | |
| 出力モードの切り替え | DVB-SPI → DVB-ASI 変換時の出力モード（バースト／パケット）は、背面のディップスイッチ4番で切り替えます。 出荷時：バーストモード | |
| 電源 | 電源電圧 | AC100V |
| 消費電力 | 6W | |
| 皮相電力 | 12VA | |
| 動作温度、湿度 | 5～40℃、30～80％(結露なきこと） | |
| 形状（W×H×D） | EIA 19インチラック 1U ハーフサイズ 205×43.5×250mm（突起物を除く） | |
| 重量 | 約1.2kg | |
| 付属品 | 専用電源ケーブル（AC100V用）×1本（※1） 機器説明書 ×1部 | |
| 制限事項 | 入出力ケーブル長：DVB-ASI 200m（5CFB） | |
| オプション | ラックマウント用サポートアングル U-1（1台を1Uとして設置） ラックマウント用サポートアングル U-2（2台を連結して1Uとして設置） 検査試験成績書（ご希望の場合のみ同梱） | |
| 関連製品 | 64QAM／256QAM（DMB-2-QAM） | |
（※1）付属の専用電源ケーブルは電気用品安全法の基準を満たしています。ご使用の際は、必ず付属の専用ケーブルをご使用ください。本体は電気用品安全法の対象外ですが、特定電気用品以外の電気用品に対する絶縁耐圧試験と同等の試験を弊社社内にて行い、合格基準を満たした製品のみを出荷しています。
