BS/110°CS（ISDB-S)の復調に
監視・同録の前段に
簡易IF監視に

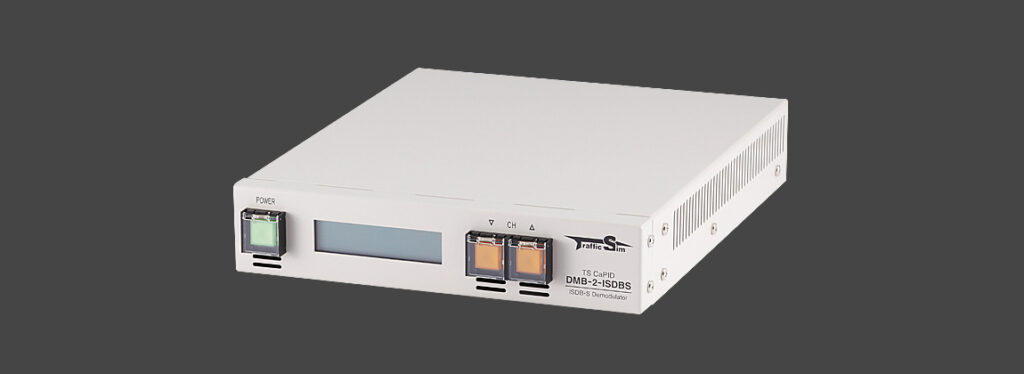

DMB-2-ISDBSは、BSデジタル／110°CSデジタル放送を復調し、TS信号を出力できる復調器です。
主な仕様・機能
- 出力モード切替（ASIのみ）：パケットモード／バーストモード
- 出力TS形式：188／204／192／208バイト（192／208バイトは ASIのみ対応）
- トランスポンダ内に複数のTSIDがある場合、選択したTSIDのみ出力可能
- トランスポンダ内の第一サービス受信時、ネットワーク経由でTMCC取得が可能
操作・情報取得
LAN経由、または前面ボタン／前面LCDから、トランスポンダ／TSID切替などの制御や各種情報の取得が可能です。
取得可能な情報：BER（RS復号前／後 切替可）／C/N／受信レベル／NET-ID
- 付属アプリにより、LAN経由での情報表示が可能
- ご要望に応じて通信プロトコルを公開し、TCP通信による制御・情報取得に対応可能
出力・外部I/F
- アラーム接点出力端子を搭載
- TS出力は DVB-ASI（2系統） と DVB-SPI の同時出力に対応
仕様
| 製品種別 | ISDB-S復調器 | |
|---|---|---|
| 製品名 | TS CaPID DMB-2-ISDBS | |
| 製品型番 | DMB2-A2S1HR-ISDBS | |
| 入出力 | IF入力 | IF×1(75Ω、F型コネクタ) ※アンテナ電源出力はありません。必要な場合は別途ご相談ください。 |
TS出力 | DVB-ASI×2 | |
接点出力 | D-Sub 9pinメス×1
※フォトモスリレー接点出力） | |
| 電源 | AC100V～240V | |
| 皮相電力 | 20VA | |
| 消費電力 | 12W | |
| 対応周波数 | 1032～1489[MHz] BSデジタル、BS1～23ch 1575～2071[MHz] 110°CSデジタル、ND2～24 | |
| 受信許容レベル | -67～-28 dBm | |
| 対応規格 | ISDB-S | |
| 動作温度、湿度 | 5～40℃、30～80％(結露なきこと） | |
| リターンロス | 950～2150 MHz：2.0 dB | |
| 形状 W×H×D[mm] | EIA19インチラック1Uハーフサイズ 205×43.5×250 （突起物を除く） | |
| 重量 | 約1.3kg | |
| 付属品 | 電源ケーブルAC100V 取扱説明書 付属アプリケーションCD | |
| オプション | ラックマウント用サポートアングル U-1（1台を1Uとして設置） ラックマウント用サポートアングル U-2（2台を連結して1Uとして設置） | |
| 関連製品 | TS→TSoIP変換ユニット（WA-5-TI） | |
