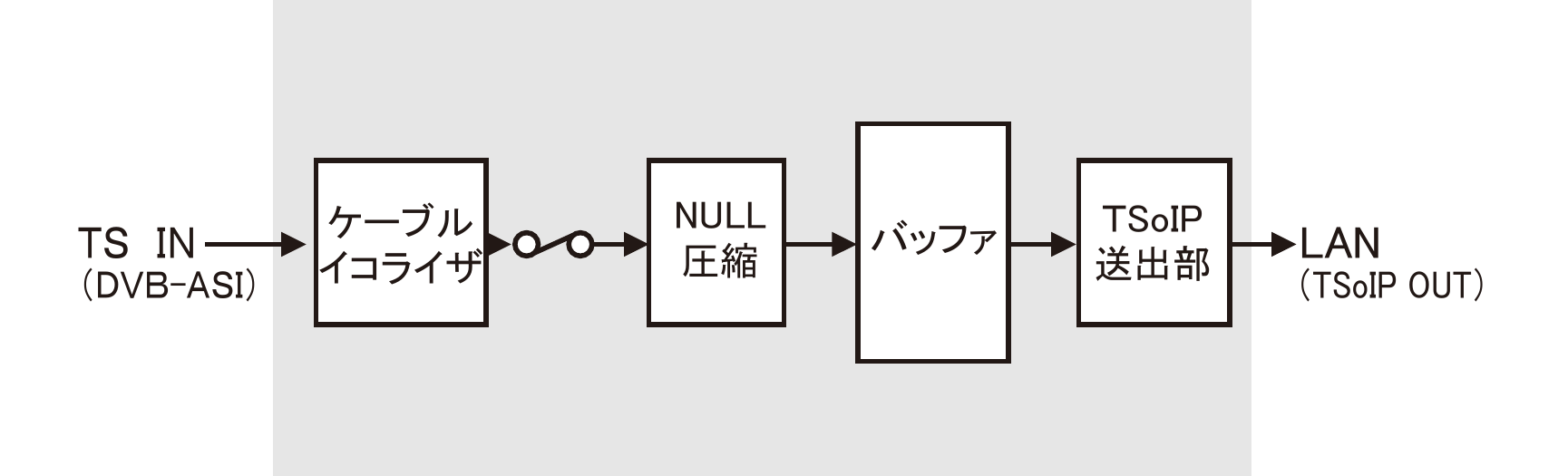

WA-5-TI は、TSを TS over IP（TSoIP） に変換するユニットです。
変換時に NULLパケットを圧縮し、受信側で復元することで、伝送ビットレートを抑制します。
また、マルチキャストにより 1対N の送受信に対応します。独自のチェックコードにより、ネットワーク上で発生するパケット損失への対策も行います。
ファンレス設計で、オプションにより SPI入力にも対応します。

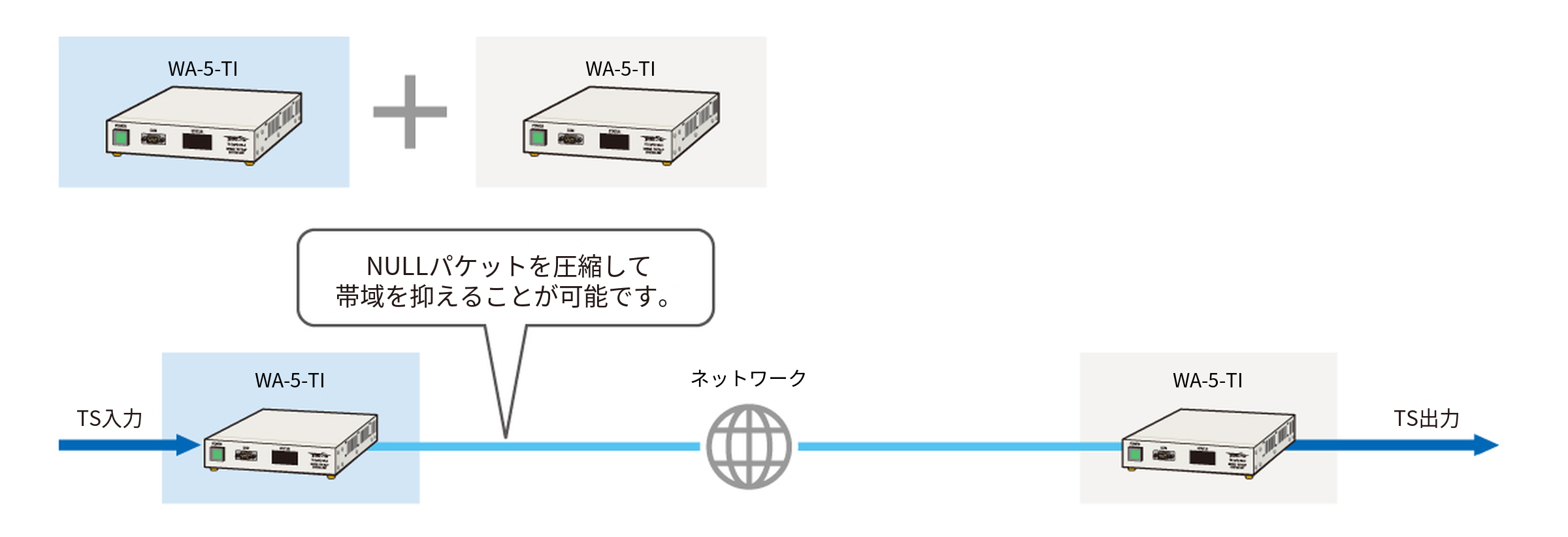

IP伝送ソリューション
TSをTS over IPに変換する「 WA-5-TI」と、TS over IPをTSに変換する「 WA-5-IT」を組み合わせることで、TSのIP伝送を実現できます。

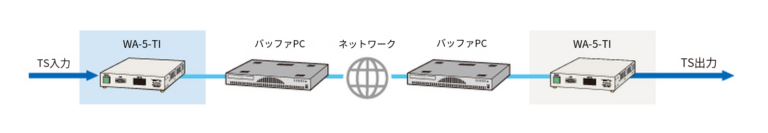

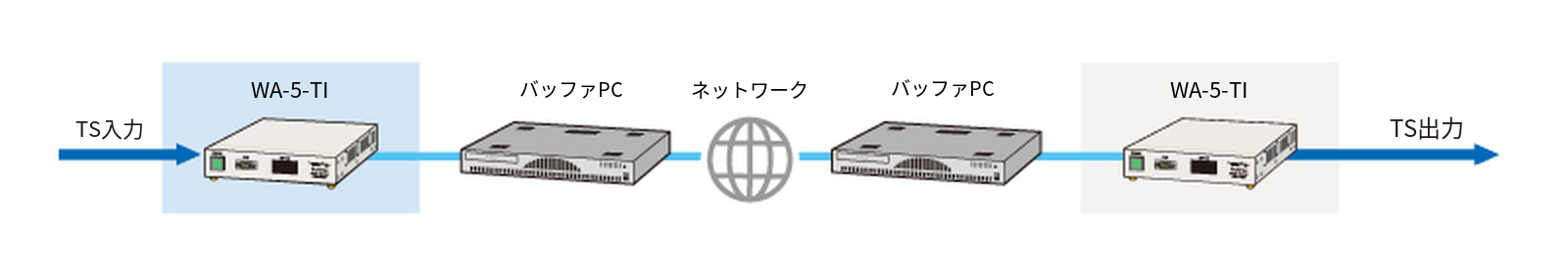

帯域が安定しない回線の場合
WA-5-TIの後段／WA-5-ITの前段に バッファPC（HDDレス） を設置することで、帯域が不安定な回線でもWA-5シリーズを活用して伝送できます。

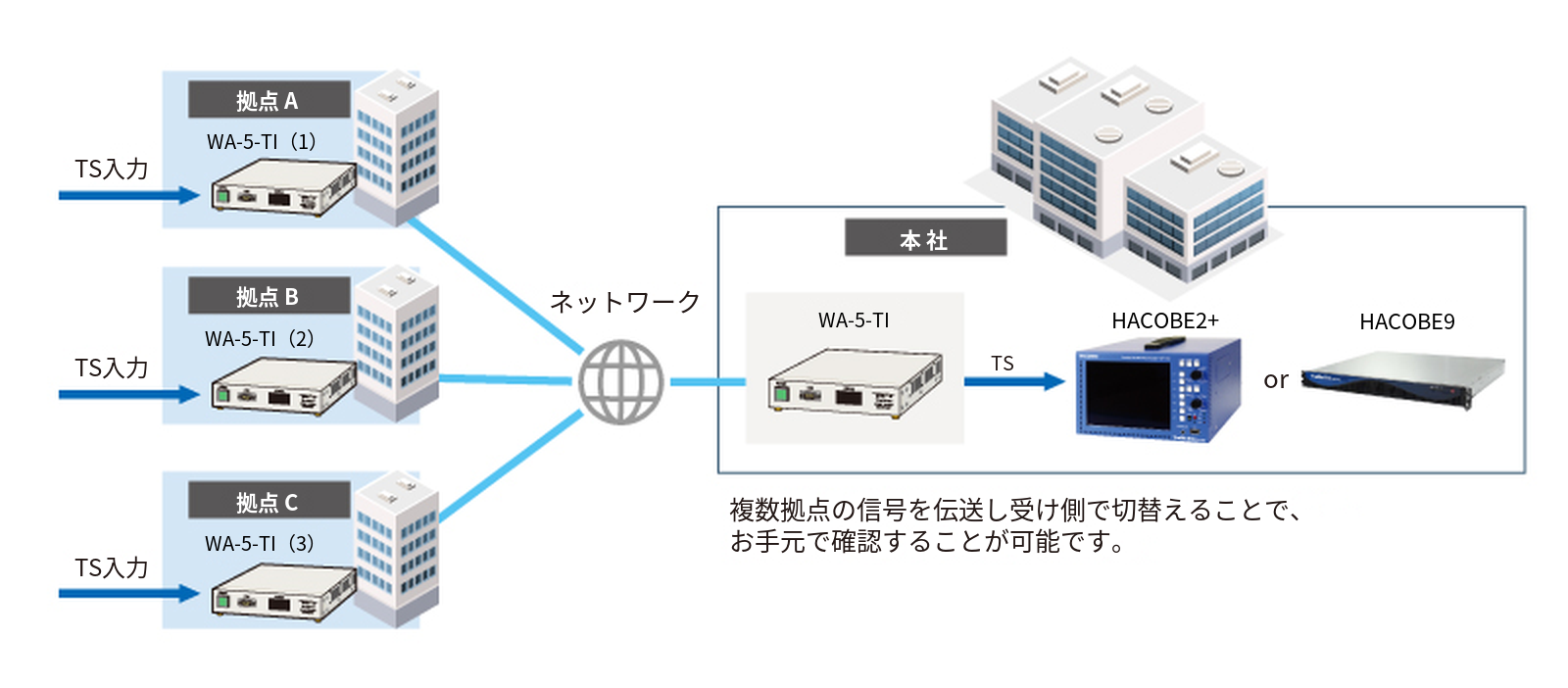

複数拠点からTSデータを伝送し、受信側で切り替える場合
仕様
| 製品種別 | MPEG-2 TS → TS over IP 変換ユニット | |
|---|---|---|
| 製品名 | TS CaPID WA-5-TI | |
| 製品型番 | WA5-A100S000HR | |
| 入出力 | TS入力 | DVB-ASI ×1（ASI IN コネクタ） DVB-SPI ×1（SPI IN コネクタ）※オプション（※1） |
| TSoIP出力 | RJ45（100BASE-TX）×1（TSoIP ポート） IPに変換したTSデータをLAN経由で出力します | |
| 制御 | 設定用LAN端子：RJ45（100BASE-T）×1（CTRL ポート） 設定用COM端子：RS-232C ×1（前面）（※2） | |
| 伝送方式 | UDP/IP ・PCへ伝送する場合：UDPヘッダ ＋ TSパケットデータ ・WA-5-ITへ伝送する場合：UDPヘッダ ＋ WA5ヘッダ（弊社オリジナルフォーマット）＋ TSパケットデータ マルチキャストにより1対Nの送受信に対応します | |
| NULLパケット圧縮 | TSをIPに変換する際にNULLパケットを圧縮し、受信側で復元することで伝送ビットレートを抑制します | |
| パケット損失対策 | WA-5-ITと組み合わせた場合、IPパケットの欠落を検知すると独自プロトコルのARQ（再送要求）処理により補完します。 ARQ処理が間に合わず補完できなかった場合は、トランスポートエラーインジケータをONにしたダミーのTSパケットを出力します。 | |
| 転送可能な TSビットレート | WA-5-TI 単体で使用する場合 TSパケット 204バイト：1IPパケットあたり 7／6／5 TSパケット → 33Mbps以下、4 TSパケット → 28Mbps以下 TSパケット 188バイト：1IPパケットあたり 7／6／5 TSパケット → 30Mbps以下、4 TSパケット → 25Mbps以下 WA-5-IT と組み合わせて使用する場合 TSパケット 204バイト：7 → 33Mbps以下、6 → 28Mbps以下、5 → 23Mbps以下、4 → 20Mbps以下 TSパケット 188バイト：7 → 30Mbps以下、6 → 25Mbps以下、5 → 21Mbps以下、4 → 18Mbps以下 ※ いずれも上限値です。入力可能なTSのビットレートは設定によって変化します。 | |
| 前面表示（STATUS） | IPパケットの転送ビットレートを表示します。 小数点（ドット）がある場合はMbps（例：32.5 ＝ 32.5Mbps）、無い場合はKbps（例：325 ＝ 325Kbps） ・通常時：表示右下のドットが点滅 ・リセット発生時：ビットレート表示が点滅 ・断線時：ビットレート表示が消え、右下のドットも点滅しません | |
| 冷却 | ファンレス設計 | |
| 電源 | 入力 | AC100V |
| 消費電力 | 9W／12VA 以下 | |
| 動作温度、湿度 | 5～40℃、30～80％（結露なきこと） | |
| 形状（W×H×D） | EIA 19インチラック 1U ハーフサイズ 205×43.5×250 mm（突起物を除く） | |
| 重量 | 約1.2kg | |
| 付属品 | 電源ケーブル（AC100V） 取扱説明書 | |
| オプション | DVB-SPI TS入力（SPI IN コネクタ） シリアル通信オプション（ライセンス）（※2） ラックマウント用サポートアングル U-1（1台を1Uとして設置） ラックマウント用サポートアングル U-2（2台を連結して1Uとして設置） | |
| 関連製品 | TS over IP → MPEG-2 TS 変換ユニット（WA-5-IT） IP伝送ユニット（IPL-1-TX / RX） | |
（※1）WA-5-TI に ASI OUT 端子はありません。背面パネルには WA-5-IT と共通の印字がありますが、WA-5-TI で使用するのは ASI IN です。SPI 端子はオプションです。
（※2）シリアル通信オプション（ライセンス）を適用すると、前面の COM ポートを使用して RS-232C のシリアル通信を LAN 経由で双方向に転送できます。WA-5-IT との接続は TCP/IP で行われます。オプションを適用しない場合、COM ポートは WA-5-TI の設定用として使用します。
