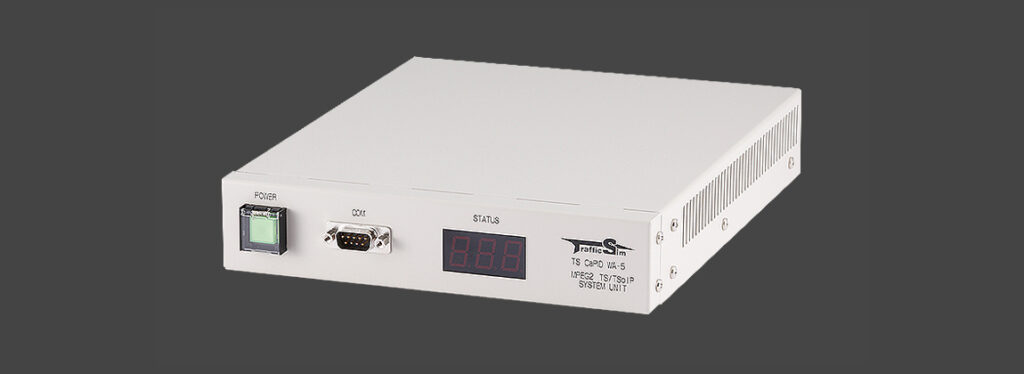

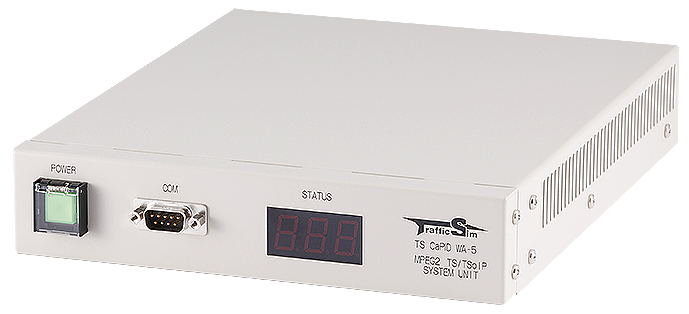

WA-5-IT は、TS over IPをTSへ変換するユニットです。
ファンレス設計で、オプションにより SPI出力にも対応します。

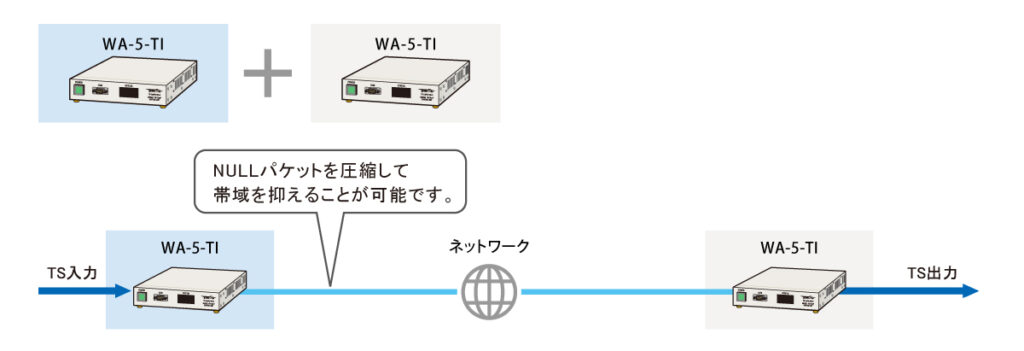

IP伝送ソリューション
TSをTS over IPに変換する「 WA-5-TI」と、TS over IPをTSに変換する「 WA-5-IT」を組み合わせることで、TSのIP伝送を実現できます。

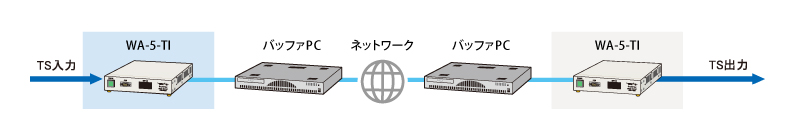

帯域が安定しない回線の場合
WA-5-TIの後段／WA-5-ITの前段に、バッファPC（HDDレス）を配置することで、帯域が不安定な回線でもバッファリングしながら安定した伝送が可能です。

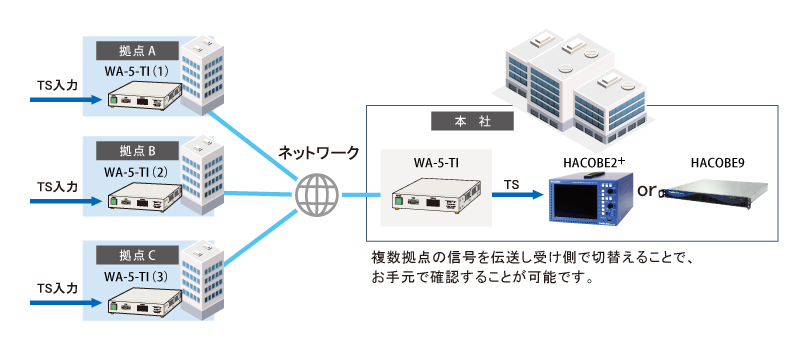

複数拠点からTSデータを伝送し、受信側で切り替える場合
仕様
| 製品種別 | TS over IP → MPEG-2 TS 変換ユニット | |
|---|---|---|
| 製品名 | TS CaPID WA-5-IT | |
| 製品型番 | WA5-A010S000HR | |
| 入出力 | TSoIP入力 | RJ45（100BASE-TX）×1（TSoIP ポート） IPに変換されたTSデータをLAN経由で入力します |
| TS出力 | DVB-ASI ×1（ASI OUT コネクタ） DVB-SPI ×1（SPI OUT コネクタ）※オプション（※1） | |
| 制御 | 設定用LAN端子：RJ45（100BASE-T）×1（CTRL ポート） 設定用COM端子：RS-232C ×1（前面）（※2） | |

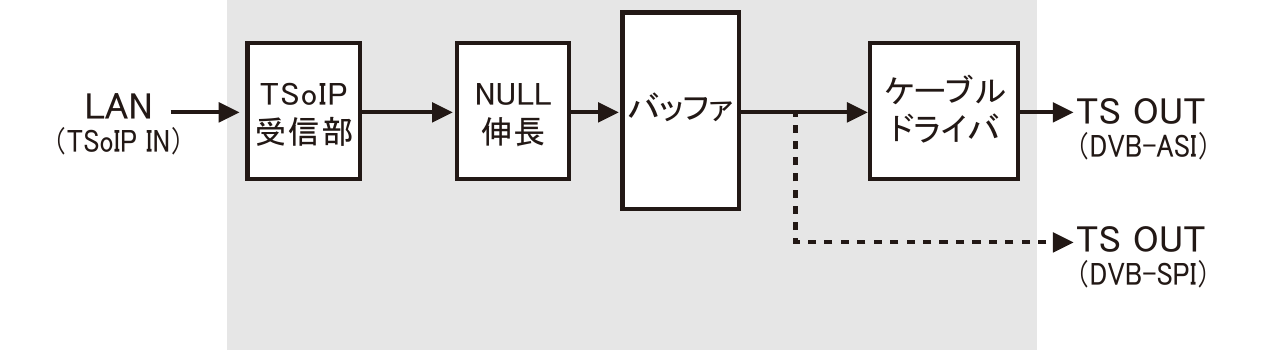

| 受信方式 | 「WA-5-TI」からLAN経由で伝送されたTSデータを受信し、再びTSデータに変換して出力します マルチキャスト受信に対応し、1対多の転送が可能です（IGMPv3対応） | |
| NULLパケット復元 | WA-5-TI側で圧縮されたNULLパケットを復元してTSを再生します | |
| パケット損失対策 | IPパケットの欠落を検知すると、独自プロトコルのARQ（再送要求）処理により補完します。 ARQ処理が間に合わず補完できなかった場合は、トランスポートエラーインジケータをONにしたダミーのTSパケットを出力します。 | |
| 転送可能な TSビットレート | TSパケット 204バイト：1IPパケットあたり 7 → 33Mbps以下、6 → 28Mbps以下、5 → 23Mbps以下、4 → 20Mbps以下 TSパケット 188バイト：1IPパケットあたり 7 → 30Mbps以下、6 → 25Mbps以下、5 → 21Mbps以下、4 → 18Mbps以下 ※ いずれも上限値です。入力可能なTSのビットレートは設定によって変化します。 | |

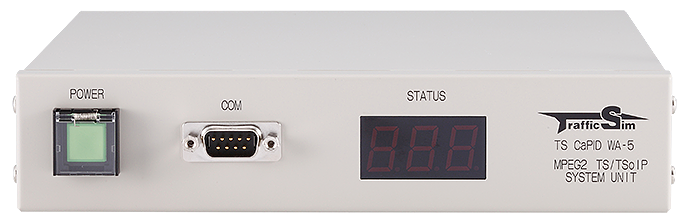

| 前面表示（STATUS） | IPパケットの転送ビットレートを表示します。 小数点（ドット）がある場合はMbps（例：32.5 ＝ 32.5Mbps）、無い場合はKbps（例：325 ＝ 325Kbps） ・通常時：表示右下のドットが点滅 ・パケット欠落によるダミーTSパケット出力時／リセット発生時：ビットレート表示が点滅 ・断線時：ビットレート表示が消え、右下のドットも点滅しません | |
| 冷却 | ファンレス設計 | |
| 電源 | 入力 | AC100V |
| 消費電力 | 9W／12VA 以下 | |
| 動作温度、湿度 | 5～40℃、30～80％（結露なきこと） | |

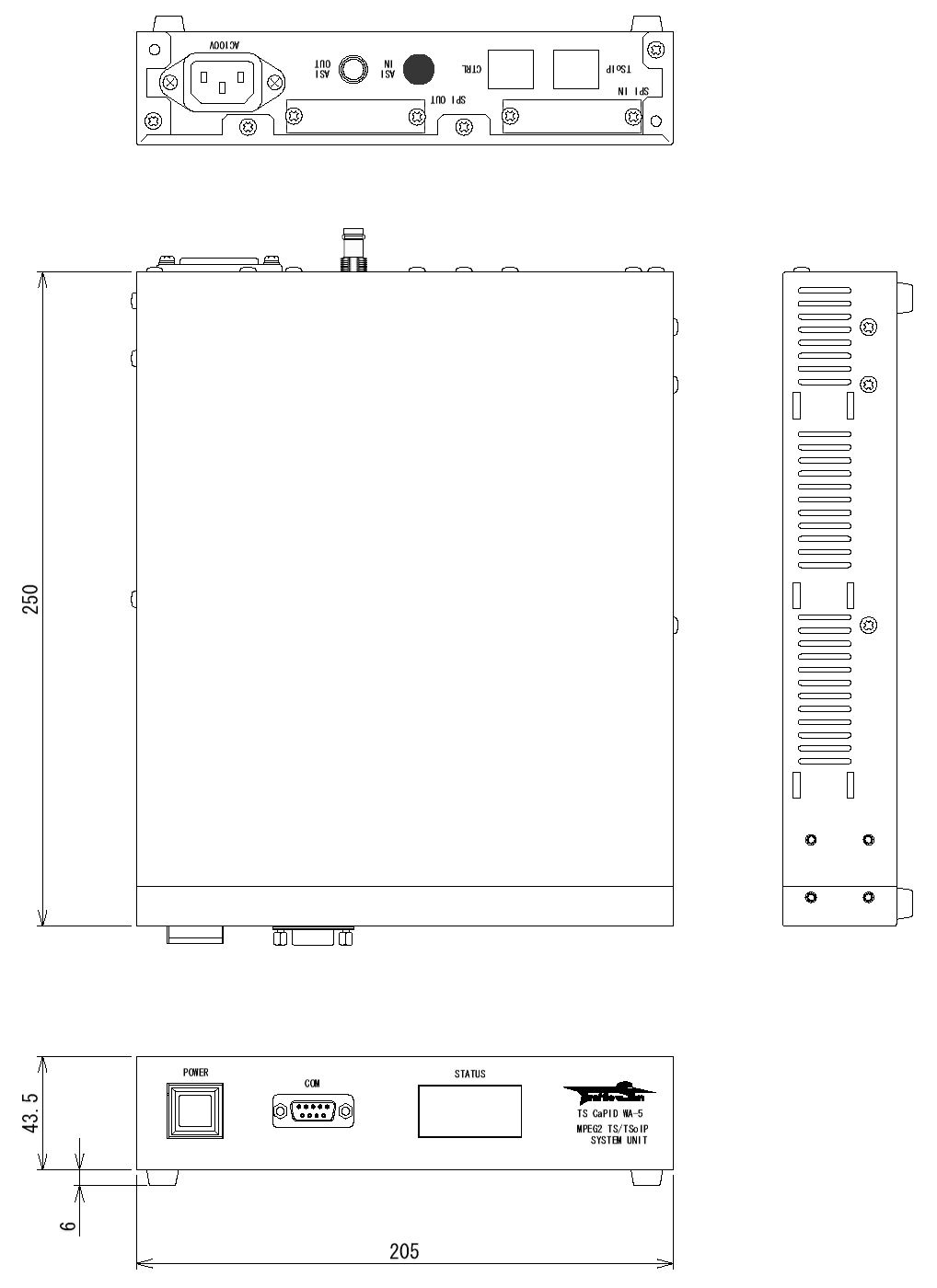

| 形状（W×H×D） | EIA 19インチラック 1U ハーフサイズ 205×43.5×250 mm（突起物を除く） | |
| 重量 | 約1.2kg | |
| 付属品 | 電源ケーブル（AC100V） 取扱説明書 | |
| オプション | DVB-SPI TS出力（SPI OUT コネクタ） シリアル通信オプション（ライセンス）（※2） ラックマウント用サポートアングル U-1（1台を1Uとして設置） ラックマウント用サポートアングル U-2（2台を連結して1Uとして設置） | |
| 関連製品 | MPEG-2 TS → TS over IP 変換ユニット（WA-5-TI） IP伝送ユニット（IPL-1-TX / RX） | |

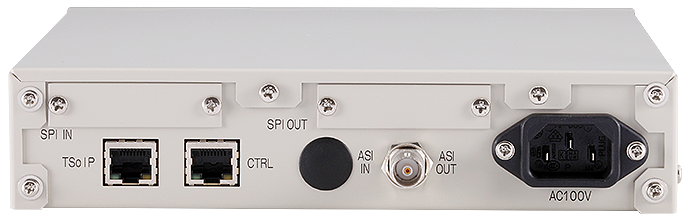

（※1）WA-5-IT に ASI IN 端子はありません。背面パネルには WA-5-TI と共通の印字がありますが、WA-5-IT で使用するのは ASI OUT です。SPI 端子（SPI OUT）はオプションです。
（※2）シリアル通信オプション（ライセンス）を適用すると、前面の COM ポートを使用して RS-232C のシリアル通信を LAN 経由で双方向に転送できます。WA-5-TI との接続は TCP/IP で行われます。オプションを適用しない場合、COM ポートは WA-5-IT の設定用として使用します。
