CATV（J.83 Annex C）の復調に 簡易RF監視に
デジタルCATV放送を復調し、TS信号を出力できます。
LAN経由、または前面ボタンと前面LCDにより、本ユニットの制御（チャンネル切替など）や各種情報の取得が可能です。
- ASI出力は、パケットモード / バーストモードの切替が可能です。
- 出力TS形式：188 / 204 / 192 / 208バイト（192 / 208バイトはASIのみ対応）
- TSMFに対応しています。
- アラーム接点出力端子を備えています。
- TS出力は、DVB-ASI（2系統）とDVB-SPIの同時出力に対応しています。
- 各種情報として、BER（RS復号前 / RS復号後）、C/N、NET-IDを取得可能です。
- 付属アプリにより、LAN経由で各種情報を表示できます。
- ご要望に応じて、本ユニットとの通信プロトコルを公開可能です。TCP通信による制御および情報取得にも対応できます。
仕様

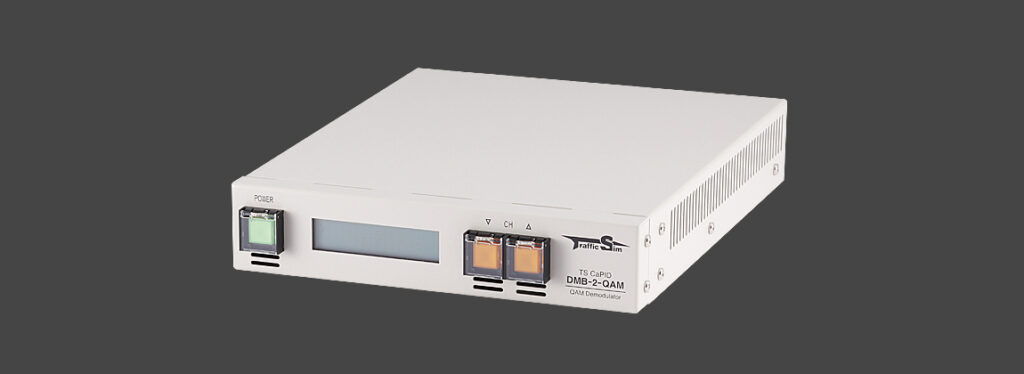

| 製品名 | TS CaPID DMB-2-QAM | |
|---|---|---|
| 製品種別 | 64QAM/256QAM復調器 | |
| 製品型番 | DMB2-A2S1HR-QAM | |
| 入出力 | 入力 | RF × 1（75Ω、F型コネクタ） |
| TS出力 | DVB-ASI × 2、DVB-SPI × 1 | |
| 接点出力 | D-Sub 9ピン メス × 1 | |
| 電源 | 電源電圧 | AC100V～240V |
| 皮相電力 | 20VA | |
| 消費電力 | 12W | |
| 対応周波数 | 90～770[MHz] VHF 1～12ch、 UHF 13～62ch、CATV 13～63ch | |
| 受信許容レベル | -75～-20dBm | |
| 対応規格 | ITU-T DVB-C（J.83 Annex A / C） | |
| 動作温度、湿度 | 0～40℃、30～80％（結露なきこと） | |
| リターンロス | 90～770 MHz：7 dB | |
| 形状（W×H×D） | EIA 19インチラック 1U ハーフサイズ 205×43.5×250 mm（突起物を除く） | |
| 重量 | 約1.3kg | |
| 付属品 | 専用電源ケーブル（AC100V用）×1本（※1） 取扱説明書 付属アプリケーションCD | |
| オプション | ラックマウント用サポートアングル U-1（1台を1Uとして設置） ラックマウント用サポートアングル U-2（2台を連結して1Uとして設置） | |
| 関連製品 | TS→TSoIP変換ユニット（WA-5-TI） TS監視システム（AlertMagic T&S） TS同録システム（TSR-1000） B-CAS/C-CAS両対応デスクランブラ（DSCR-2） | |
（※1）付属の専用電源ケーブルは電気用品安全法の基準を満たしています。ご使用の際は、必ず付属の専用ケーブルをご使用ください。本体は電気用品安全法の対象外ですが、特定電気用品以外の電気用品に対する絶縁耐圧試験と同等の試験を弊社社内にて行い、合格基準を満たした製品のみを出荷しています。
