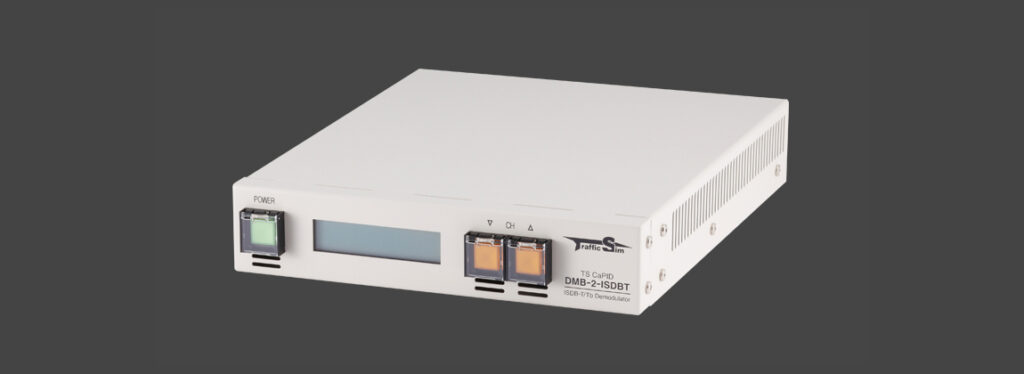

簡易RF監視・TTLバックアップ・SFNチェックに
地上デジタル放送（ISDB-T）の復調を行い、TS信号を出力できます。
- 出力TS形式（ASI／SPI）
- 受信TS
- 放送TS（階層情報＋IIP＋RS 8byte付加）
- RS 16byte付
- TTS形式は ASIのみ対応
- 出力モード（ASIのみ）
- 階層選択（A階層／B階層／全階層）
- NULL／TPエラーパケット削除
- パケットモード／バーストモード
- 階層選択は TMCCロック時のみ有効
- 操作・情報取得
- LAN経由、または前面ボタン／前面LCDから、チャンネル切替などの制御および各種情報の取得が可能
- 取得可能な情報：BER、C/N、受信レベル、NET-ID、TMCC、遅延プロファイル
- BERは「ビタビ復号後／RS復号後」を切り替えて表示可能
- 付属アプリにより、LAN経由で情報表示が可能
- 外部連携
- ご要望に応じて通信プロトコルを公開し、TOP通信による制御・情報取得に対応可能
- その他
- アラーム接点出力端子を搭載
- IIPパケット埋め込み機能により、放送TSとしての出力が可能
- TS出力は DVB-ASI（2系統） と DVB-SPI の同時出力に対応
- 設定により、ブラジルのチャンネルにも対応可能
付属アプリケーション
DMB-2-ISDBTの活用例（1）ー TTLバックアップに！

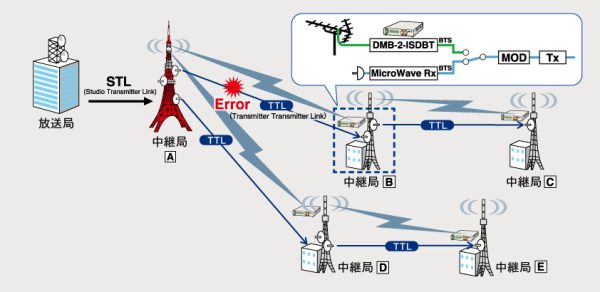

TTL（Transmitter to Transmitter Link）は、中継局から中継局へ放送TSを伝送する方式として、マイクロ波回線が用いられることが一般的です。トラフィック・シムでは、DMB-2-ISDBTを用いたTTLのバックアップソリューションをご提案しています。
仕組み
送信側が通常どおり送出している放送波をアンテナで受信し、DMB-2-ISDBTで復調したTSを、そのまま再送信側の変調器へ入力します。この構成が実現できるのは、DMB-2-ISDBTが 「放送TSを直接出力できる」 特長を備えているためです。
一般的な復調器で起こりうる課題
通常、放送波を受信して復調したTSには、階層情報やIIPが含まれておらず、そのままでは変調器へ入力できる「放送TS」として利用できません。
そのため、放送TS出力に対応する一部の復調器では、復調したTSを REMUX して放送TSを再生成する方式が採られています。
しかし、このような内部REMUX型の復調器をTTL再送信に用いる場合、本質的なリスクがあります。
放送波で伝送されるTSは、放送局内のMUX装置によって、パケット周期や映像・音声のタイミングなどを綿密に設定したうえで合成されたものです。内部REMUXを行う復調器では、これを装置側で再合成することになり、放送局で合成された高品質なTSをそのままの形で維持できない可能性があります。
DMB-2-ISDBTの特長（オリジナル品質の維持）
DMB-2-ISDBTでは独自方式により、受信TSへ TMCCを直接付加することで、オリジナルの放送TSをほぼそのまま再現できます。
このため、一般的なREMUX型復調器と比較して、オリジナルの品質を維持したままの再送信が可能になります。

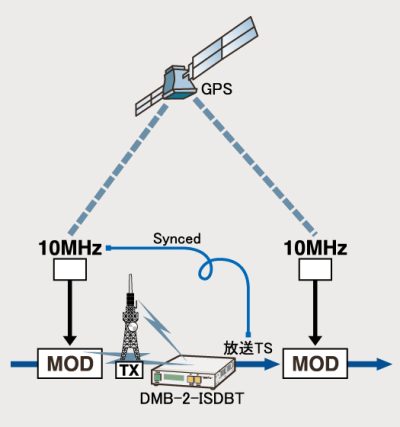

さらに、再送信ポイントではGPS等から得られる高精度な基準クロックに同期して変調出力しますが、変調器に入力する放送TSも同様に基準クロックへ同期させる必要があります。
DMB-2-ISDBTが出力する放送TSは、入力である放送波に含まれるTSのデータレートを維持します。放送波のTSデータレートは放送局内の基準クロックに同期しているため、結果としてDMB-2-ISDBTの出力TSも間接的に放送局の基準クロックへ同期しているとみなせます。
これにより、再送信ポイントの変調クロックとDMB-2-ISDBT出力TSのデータレートが擬似的に同期し、長期にわたる安定した再送信が可能になります。
DMB-2-ISDBTの活用例（2）― SFNチェッカーに！

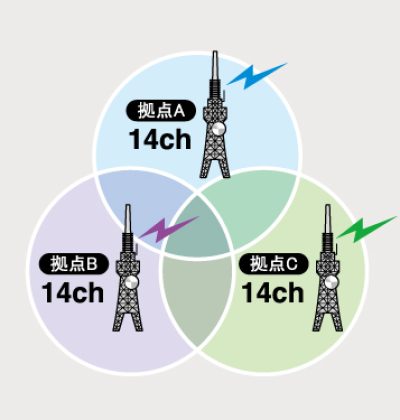

複数のアンテナから受信できる地域では、あるアンテナから届く信号がメイン波となり、それ以外は遅延波として受信されます。地上デジタル放送は、ガードインターバルを用いたOFDM変調方式により、一定の範囲内の遅延波であれば正常に復調できます。
しかし、遅延波がガードインターバルの許容範囲を超える場合、遅延波がメイン信号に対するノイズとなり、品質劣化の原因になります。そのため、SFN運用では各送信所（アンテナ）間の同期状態に注意を払う必要があります。
遅延波・ノイズの可視化と定期監視

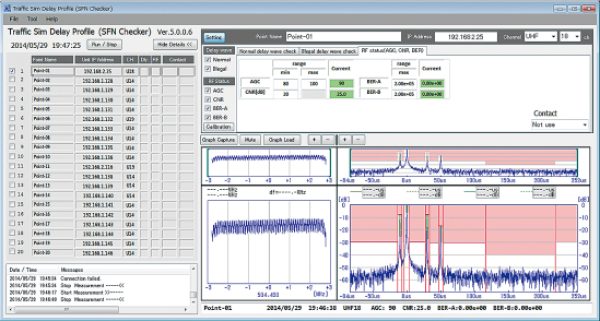

DMB-2-ISDBTのSFNチェッカーアプリケーションを使用すると、メイン信号に対してどのような遅延波・ノイズが入っているかを確認できます。さらに、定期的に観測することで、遅延波の状態が変動していないかを継続的に監視できます。
SFN運用とズレの検知
SFNでは、各アンテナへGPS等から基準クロックを供給し、時刻同期を行います。信号のIIPに含まれる network_synchronization 内には SFN_synchronization_information があり、この情報に基づいて各送信所の遅延時刻などを指定・調整することで、信号が重複するエリアでも問題が起こらないよう制御しています。
通常、一定の範囲（グリーン領域）にあるピークがずれた場合は、上記パラメータが送出側で変更された可能性が考えられます。
また、受信エリア内のいずれかのアンテナが基準クロックを受信できず、同期がずれている可能性もあります。
SFNチェッカーでは、こうしたずれを監視し、異常を通知することで、問題の早期発見と解決を支援します。
仕様
| 製品種別 | ISDB-T復調器 | |
|---|---|---|
| 製品名 | TS CaPID DMB-2-ISDBT | |
| 製品型番 | DMB2-A2S1HR-ISDBT | |
| 入出力 | 入力 | RF ×1（75Ω、F型コネクタ） |
| TS出力 | DVB-ASI×2 DVB-SPI×1 | |
| 接点出力 | D-Sub 9pin メス×1
※フォトモスリレー接点出力 | |
| 電源 | AC100V～240V | |
| 皮相電力 | 20VA | |
| 消費電力 | 12W | |
| 受信許容レベル | -67～-28dBm（93～465MHz） -75～-20dBm（473～767MHz） | |
| 対応規格 | ISDB-T、ISDB-Tb、ISDB-Tsb | |
| 対応周波数 | 国内ISDB-T | 90～770 MHz VHF 1～12ch、UHF 13～62ch、CATV 13～62ch |
| ブラジルSBTVD | 79～785 MHz VHF 7～13ch、UHF 14～66ch、CATV 5～99ch | |
| 動作温度、湿度 | 5～40℃、30～80％(結露なきこと） | |
| リターンロス | 90～770MHz：6dB | |
| 形状（W×H×D） | EIA 19インチラック 1U ハーフサイズ 205×43.5×250 mm（突起物を除く） | |
| 重量 | 約1.3kg | |
| 付属品 | 電源ケーブル（AC100V） 取扱説明書 付属アプリケーションCD | |
| オプション | ラックマウント用サポートアングル U-1（1台を1Uとして設置） ラックマウント用サポートアングル U-2（2台を連結して1Uとして設置） | |
| 関連製品 | TS監視 AlertMagic TS同録システム（TSR-1000） デスクランブラ（DSCR-1） | |
