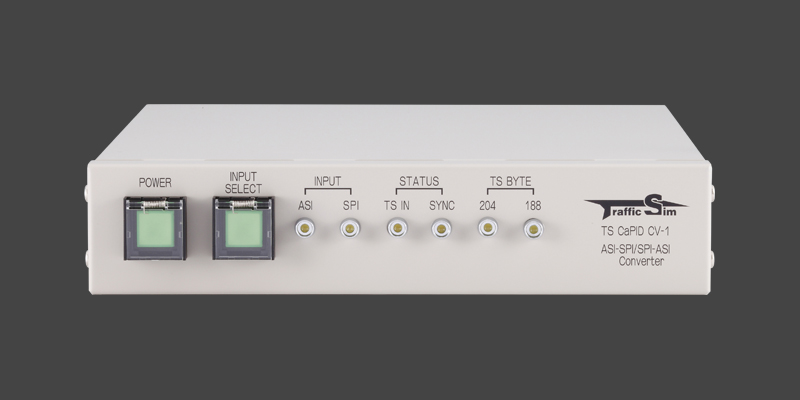

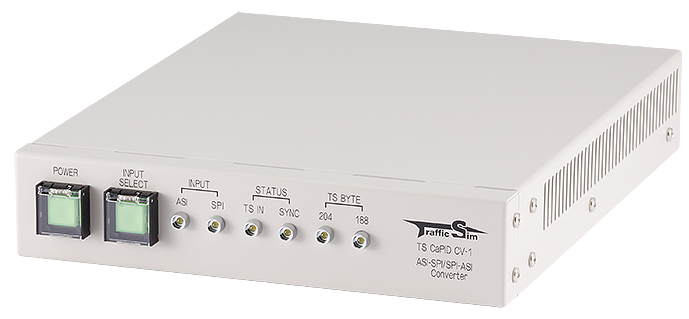

DVB-ASI⇔DVB-SPI変換器

CV-1

DVB-ASI(SPI)とDVB-SPI(ASI)の出力が同時に必要なときに
放送の現場では見る機会もかなり減ってきましたが、本ユニットはDVB規格のSPI信号を
DVB規格のASI信号に変換するユニットです。　

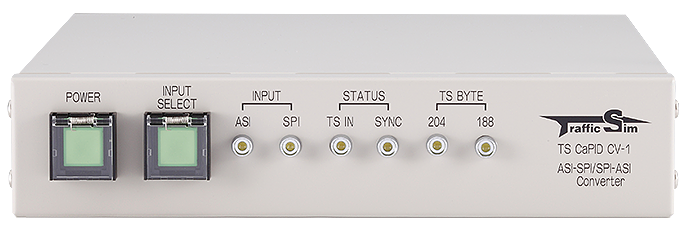

もちろんASI信号をSPI信号に変換することも可能で、前面スイッチ1つで切り替えることが可能です。

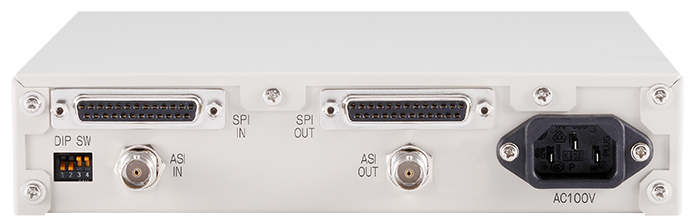

スルー出力を搭載しているので、信号の流れを残したまま、変換したい信号を取得することも可能です。
　
ASI入力部分にはイコライズ機能を搭載しており、伝送時に発生した波形の歪みを補正して変換します。

※ DVB(Digital Video Broadcasting)規格とは、デジタルテレビ放送のために、
国際的に承認された標準規格です。

※ 専用金具U-1、U-2は別売りです。

製品の仕様

※ 表をすべて見るには、横にスクロールしてください。

製品種別 DVB-ASI⇔DVB-SPI 変換器
製品名 TS CaPID CV-1
製品型番 CV1-AS111HR
入出力

入力: DVB-ASI ×1またはDVB-SPI×1
※188または204バイト/パケット
出力: DVB-ASI（バースト、パケット）×1またはDVB-SPI×1
スルー出力: DVB-ASI×1または DVB-SPI×1
ビットレート

DVB-ASI→DVB-SPI
　最小3.96Mbps
　最大107.99Mbps
DVB-SPI→DVB-ASI
　最小0Mbps
　最大213.99Mbps
電源   AC100V
消費電力 6W
皮相電力 12VA
動作温度、湿度 5～40℃、30～80％(結露なきこと）

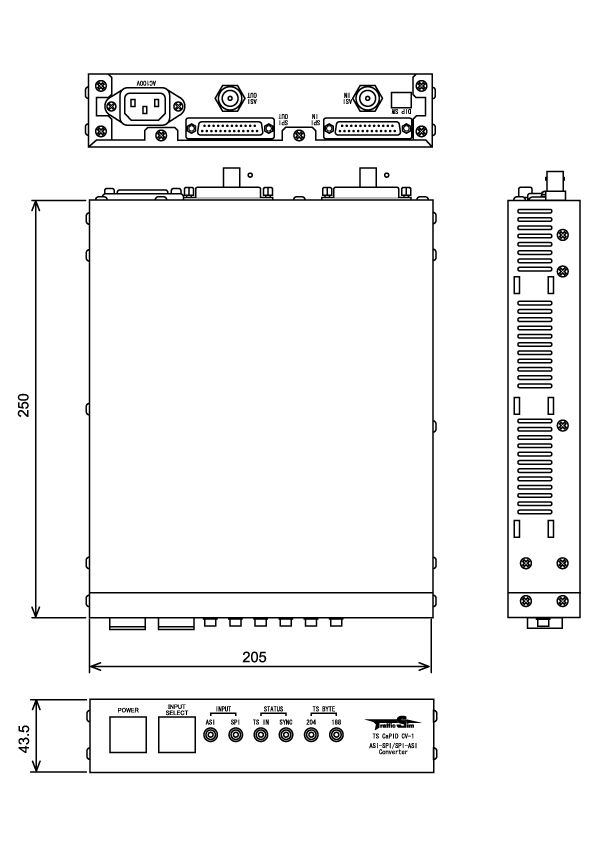

形状 W×H×D[mm] EIA19インチラック1Uハーフサイズ
205×43.5×250(突起物を除く)
重量 約1.2kg
付属品 専用AC100V電源ケーブル
取り扱い説明書
制限事項

入出力ケーブル長/DVB-ASI 200m(5CFB)
オプション ラックマウント用サポートアングルU-1(1台を1Uとして設置できます)
ラックマウント用サポートアングルU-2(2台を連結して1Uとして設置できます)
