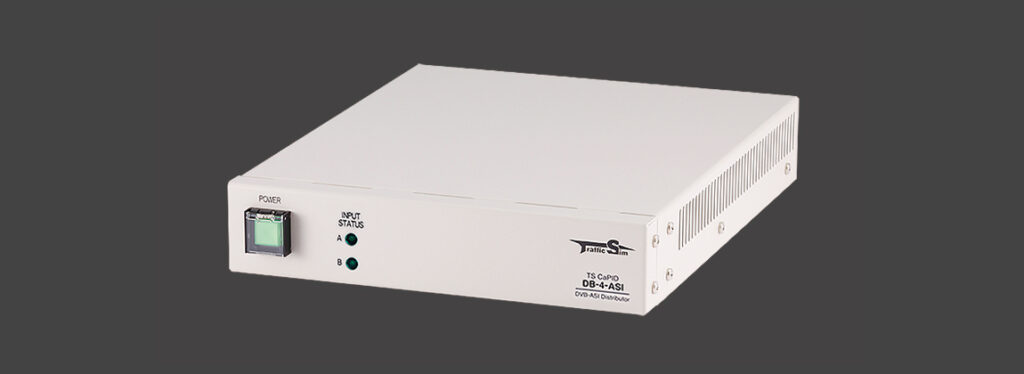

DVB-ASI・HD-SDI・SD-SDIの入力信号に対応した４分配器
1台で2系統の4分配が可能なため、省スペースで多系統の分配を行いたい場合に最適です。
- DVB-ASI／HD-SDI／SD-SDI信号を各系統4分配して出力
- リクロック機能により、劣化した入力信号を整形して出力
- 入力部にイコライザ機能を搭載し、ケーブル損失を補正
- 専用オプション（金具）により、弊社同サイズ製品と連結してラックに設置可能
※専用金具 U-1、U-2 は別売りです。
仕様
| 製品種別 | DVB-ASI/HD-SDI/SD-SDI 4分配器 | |
|---|---|---|
| 製品名 | TS CaPID DB-4-ASI | |
| 製品型番 | DB4-A280HR | |
| 入出力 |
入力：DVB-ASI／HD-SDI／SD-SDI ×2（BNC、75Ω） |
|
| 対応フォーマット | DVB-EN 50083-9 準拠 SMPTE 292 準拠 SMPTE 259 準拠 |
|
| 入力リターンロス | 15dB以上 | |
| 入出力遅延 | 40ns以下 | |
| 電源 |
AC100～240V |
|
| 消費電力 | 10W／20VA | |
| 動作温度、湿度 | 5～40℃、30～80％（結露なきこと） | |
| 形状（W×H×D） | EIA 19インチラック 1U ハーフサイズ 205×43.5×250mm（突起物を除く） |
|
| 重量 | 約1.3kg | |
| ケーブル補償 | DVB-ASI／SD-SDI：200 m以下（5CFBケーブル使用時） HD-SDI：100 m以下（5CFBケーブル使用時） |
|
| 付属品 | AC100V用電源ケーブル 機器説明書 |
|
| オプション | ラックマウント用サポートアングル U-1（1台を1Uとして設置） ラックマウント用サポートアングル U-2（2台を連結して1Uとして設置） |
|
| 関連製品 | DVB-ASI ⇔ DVB-SPI 変換器（CV-1） 64QAM／256QAM復調器（DMB-2-QAM） ISDB-T復調器（DMB-2-ISDBT） ISDB-S復調器（DMB-2-ISDBS）など |
|
