DVB-ASI / HD-SDI / SD-SDIの信号に対応した4分配器

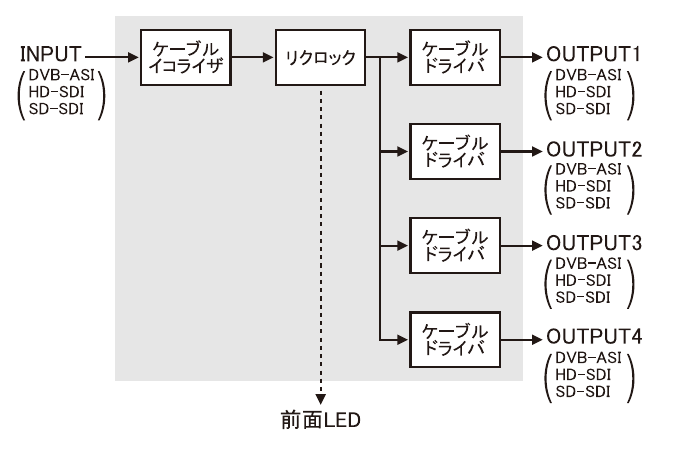

- リクロック機能を搭載し、劣化した入力信号を成型して出力します。
- 入力部にイコライザ機能を搭載していますので、ケーブル損失を補正します。
- 専用オプション（金具）にて弊社同サイズ製品と連結してラックに設置することが可能です。
※ 専用金具U-1、U-2は別売りです。
仕様
| 製品種別 | DVB-ASI/HD-SDI/SD-SDI 4分配器（スタンダードモデル） | |
|---|---|---|
| 製品名 | TS CaPID DB-2-ASI | |
| 製品型番 | DB2-A140HR | |

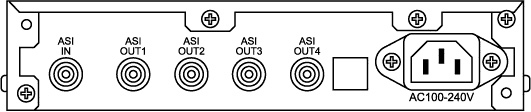

| 入出力 | 入力：DVB-ASI ×1（パケットモード／バーストモード対応） HD-SDI／SD-SDI ×1（BNC、75Ω） 出力： DVB-ASI ×4（パケットモード／バーストモード対応） HD-SDI／SD-SDI ×4（BNC、75Ω） | |
| 対応フォーマット | DVB-EN 50083-9 準拠 SMPTE 292 準拠 SMPTE 259 準拠 | |
| 入力リターンロス | 15dB以上 | |
| 入出力遅延 | 40ns以下 | |
| 電源 | AC100～240V | |
| 消費電力 | 5W／10VA | |
| 動作温度、湿度 | 5～40℃、30～80％（結露なきこと） | |

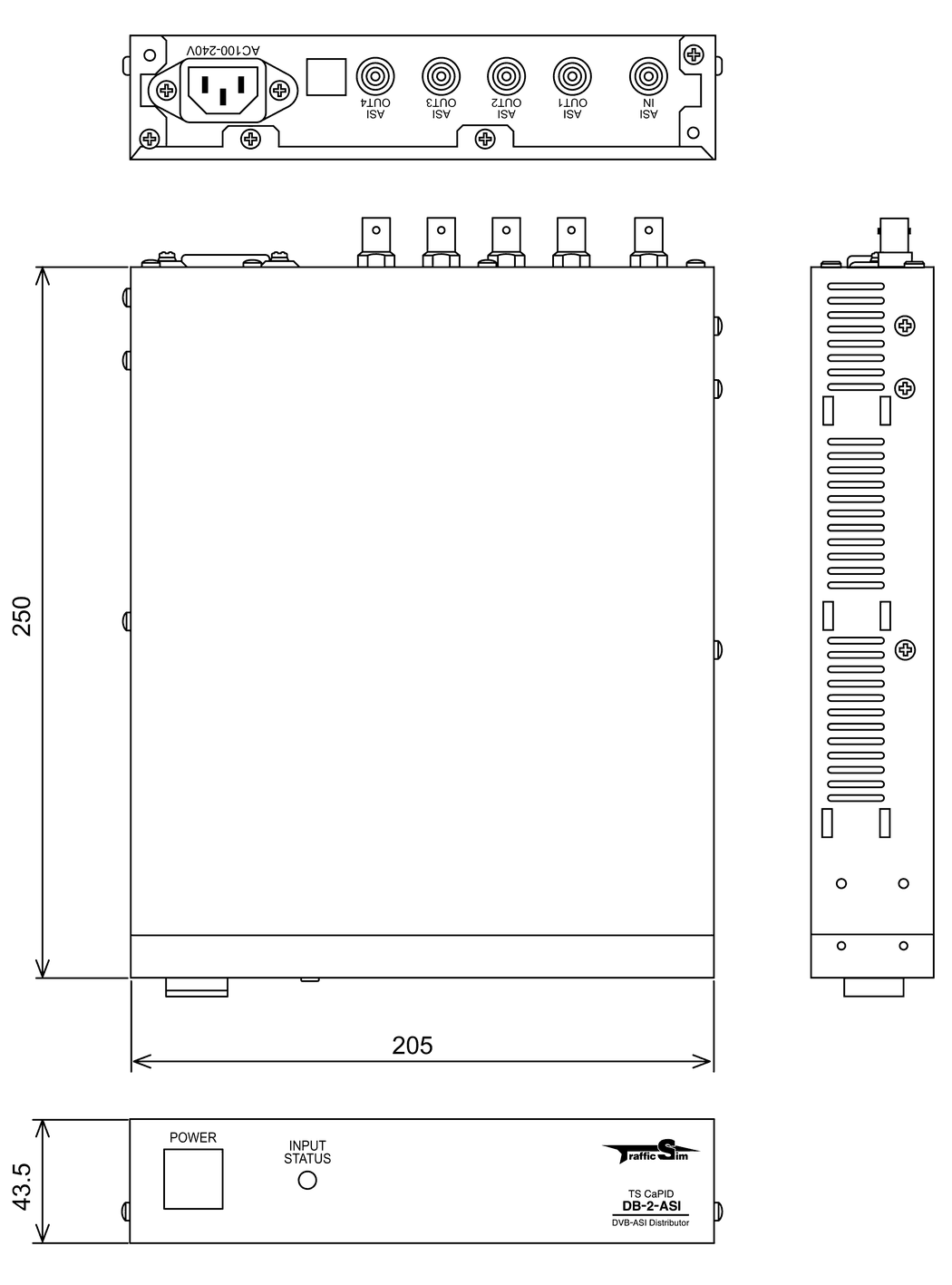

| 形状（W×H×D） | EIA 19インチラック 1U ハーフサイズ 205×43.5×250 mm（突起物を除く） | |
| 重量 | 約1.1kg | |
| ケーブル補償 | DVB-ASI／SD-SDI：200 m以下（5CFBケーブル使用時） HD-SDI：100 m以下（5CFBケーブル使用時） | |
| 付属品 | AC100V用電源ケーブル 機器説明書 | |
| オプション | ラックマウント用サポートアングル U-1（1台を1Uとして設置） ラックマウント用サポートアングル U-2（2台を連結して1Uとして設置） | |
| 関連製品 | DVB-ASI ⇔ DVB-SPI 変換器（CV-1） 64QAM／256QAM復調器（DMB-2-QAM） ISDB-T復調器（DMB-2-ISDBT） ISDB-S復調器（DMB-2-ISDBS）など | |
