入力信号をそのままの品質で分配

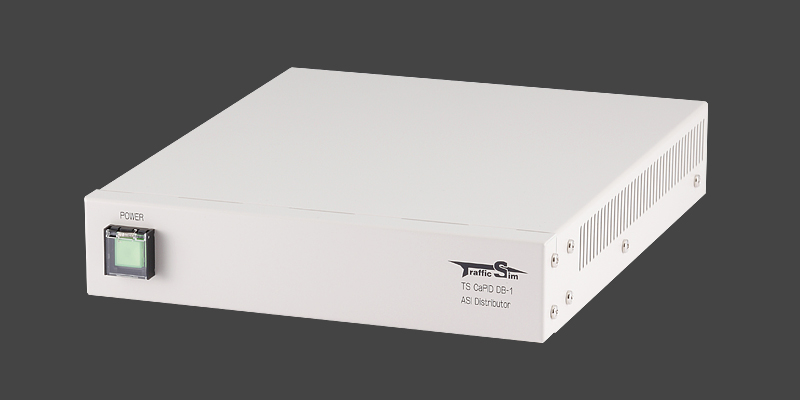

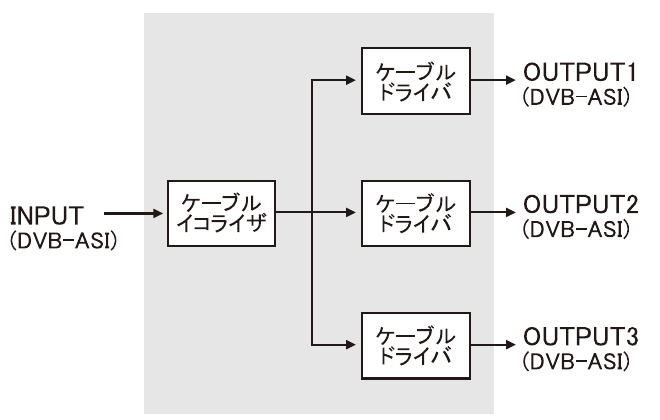

DB-1-ASIは、放送現場で広く使用されている同軸ケーブルを流れる DVB-ASI信号を、3分配して出力できるユニットです。入力部にはイコライザ機能を搭載しており、伝送時に発生した波形の歪みを補正します。
※同軸ケーブルは高周波信号の伝送用ケーブルで、放送現場ではASI信号のほか、HD/SD-SDI信号やRF信号などの伝送にも使用されています。
※HD/SD-SDI信号の分配にも対応する製品は、DB-2-ASI／DB-2-ASI-DP／DB-3-ASI です。
本製品は弊社ユニットの標準サイズのため、弊社同サイズ製品と連結してラックマウント（専用金具 U-2 使用）することができます。また、単体でのラックマウント（専用金具 U-1 使用）にも対応しています。
※専用金具 U-1、U-2 は別売りです。
※DVB（Digital Video Broadcasting）規格とは、デジタルテレビ放送のために国際的に承認された標準規格です。
仕様
| 製品種別 | DVB-ASI 3分配器 | |
|---|---|---|
| 製品名 | TS CaPID DB-1-ASI | |
| 製品型番 | DM1-A130HR | |
| 入出力 | 入力：DVB-ASI ×1（パケットモード／バーストモード対応） 出力：DVB-ASI ×3 |
|
| 電源 | AC100V | |
| 皮相電力 | 10VA | |
| 消費電力 | 5W | |
| 動作温度、湿度 | 5～40℃、30～80％（結露なきこと） | |
| 形状（W×H×D） | EIA 19インチラック 1U ハーフサイズ 205×43.5×250mm（突起物を除く） |
|
| 重量 | 約1.1kg | |
| 付属品 | 電源ケーブル（AC100V） 取扱説明書 |
|
| オプション | ラックマウント用サポートアングル U-1（1台を1Uとして設置） ラックマウント用サポートアングル U-2（2台を連結して1Uとして設置） |
|
| 関連製品 | DVB-ASI ⇔ DVB-SPI 変換器（CV-1） DVB-ASI／HD-SDI／SD-SDI 4分配器（DB-2-ASI） |
|
