DVB-S／S2信号の復調に／簡易IF監視に
主な機能
- ASI出力モード切替（ASIのみ）：パケットモード／バーストモード
- 出力TS形式：188／204バイト切替

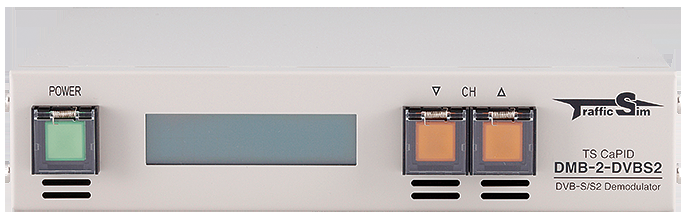

- 操作・情報取得：LAN経由または前面ボタン／前面LCDで、トランスポンダ切替などの制御と各種情報の取得が可能
- 取得可能な情報：BER（RS復号後またはBCH復号後のみ）、C/N、受信レベル
- 付属アプリにより、LAN経由での情報表示が可能
- ご要望に応じて通信プロトコルを公開し、TCP通信による制御・情報取得に対応可能
- アラーム接点出力端子を搭載
- TS出力は DVB-ASI（2系統） と DVB-SPI の同時出力に対応
仕様
| 製品種別 | DVB-S／S2復調器 | |
|---|---|---|
| 製品名 | TS CaPID DMB-2-DVBS2 | |
| 製品型番 | DMB2-A2S1HR-DVBS2 | |

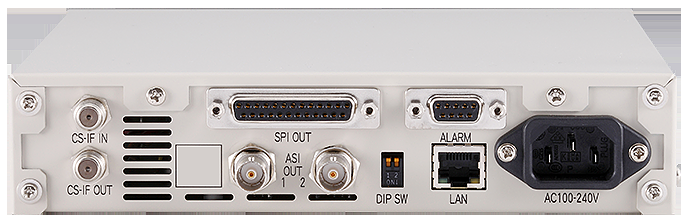

| 入力 | IF ×1（75Ω、F型コネクタ） ※アンテナ電源出力はありません。必要な場合は別途ご相談ください。 | |
| TS出力 | DVB-ASI ×2 DVB-SPI ×1 | |
| 接点出力 | D-sub 9pin（メス）×1 | |
| 電源 | AC100V～240V | |
| 皮相電力 | 20VA | |
| 消費電力 | 12W | |
| 受信許容レベル | -65～-25 dBm | |
| 対応規格 | DVB-S2 DVB-S | |
| 動作温度、湿度 | 5～40℃、30～80％(結露なきこと） | |
| リターンロス | 950～2150 MHz：2.0 dB | |

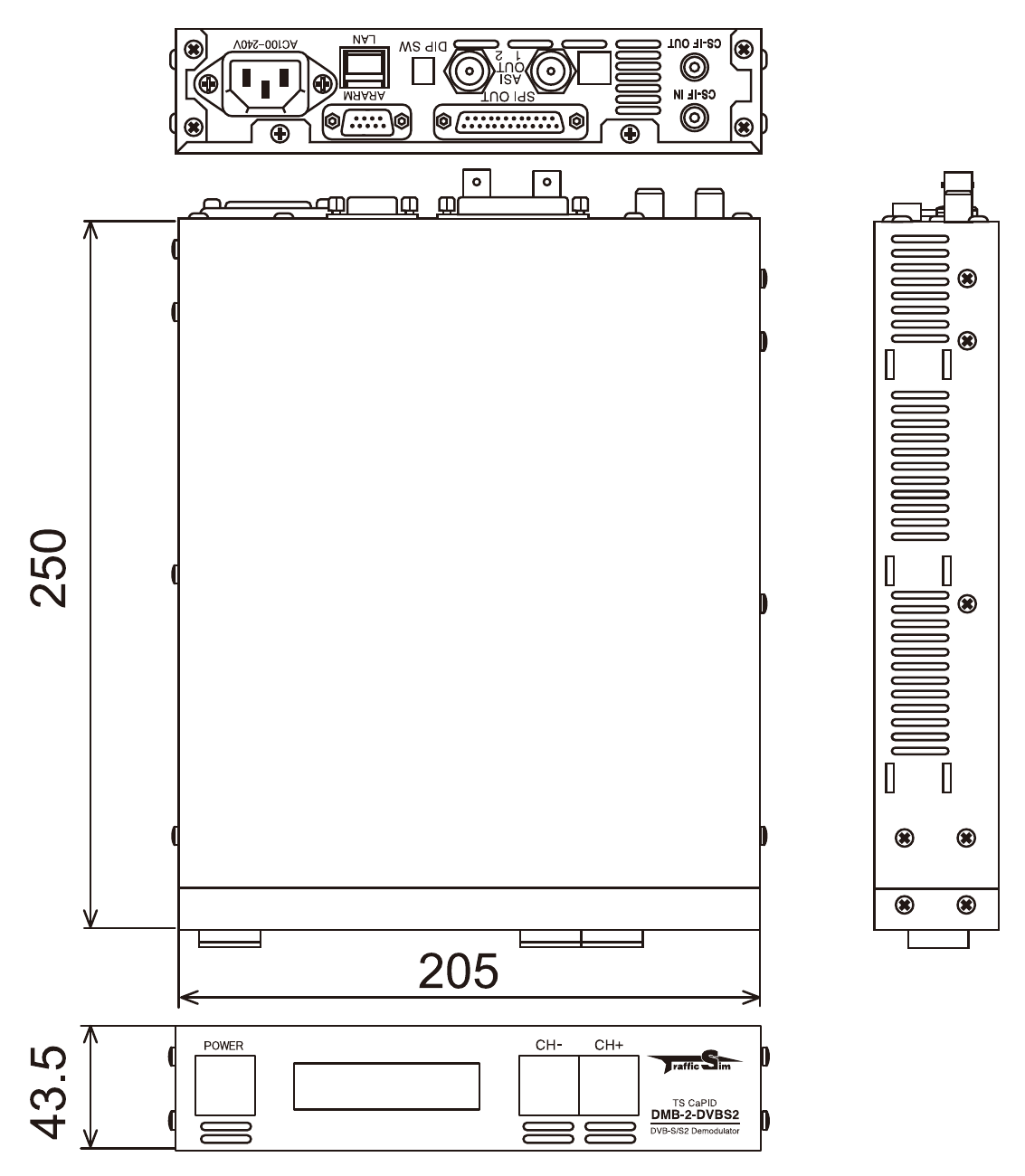

| 形状（W×H×D） | EIA 19インチラック 1U ハーフサイズ 205×43.5×250 mm（突起物を除く） | |
| 重量 | 約1.3kg | |
| 付属品 | 電源ケーブル（AC100V） | |
| オプション | ラックマウント用サポートアングル U-1（1台を1Uとして設置） ラックマウント用サポートアングル U-2（2台を連結して1Uとして設置） | |
| 関連製品 | TS監視システム（AlertMagic T&S） TS同録システム（TSR-1000） | |
