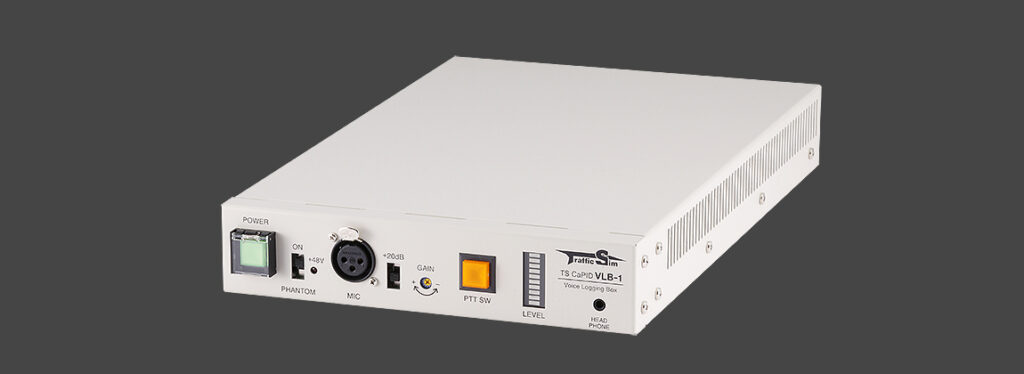

ボイスロギングユニット　VLB-1

音声録音・記録・転送を行うユニットです

  •  VLBは、卓上マイクと接続し、録音した音声にタイムスタンプを付加して記録する装置です。

  • Press to Talk（PTT）スイッチを押しながら録音することで、音声をトークファイル（音声ファイル）として、時刻に紐つけて記録します。

  •  記憶したトークファイルは、アラーム監視システムや、Webシステム、その他専用システムから利用可能です。

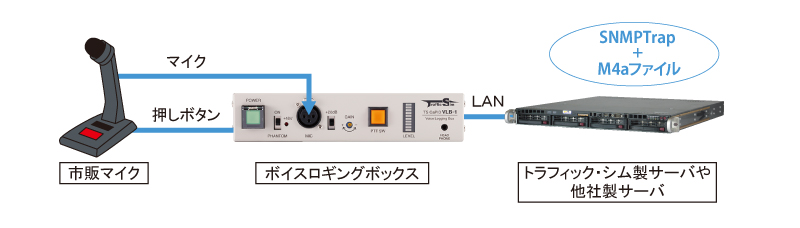

接続イメージ

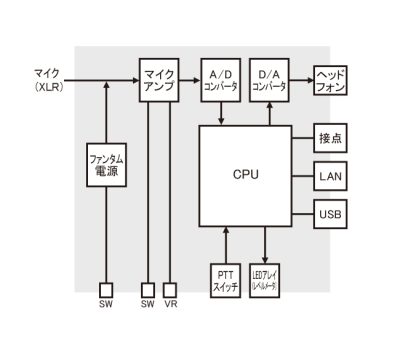

image_vlb1_sys2

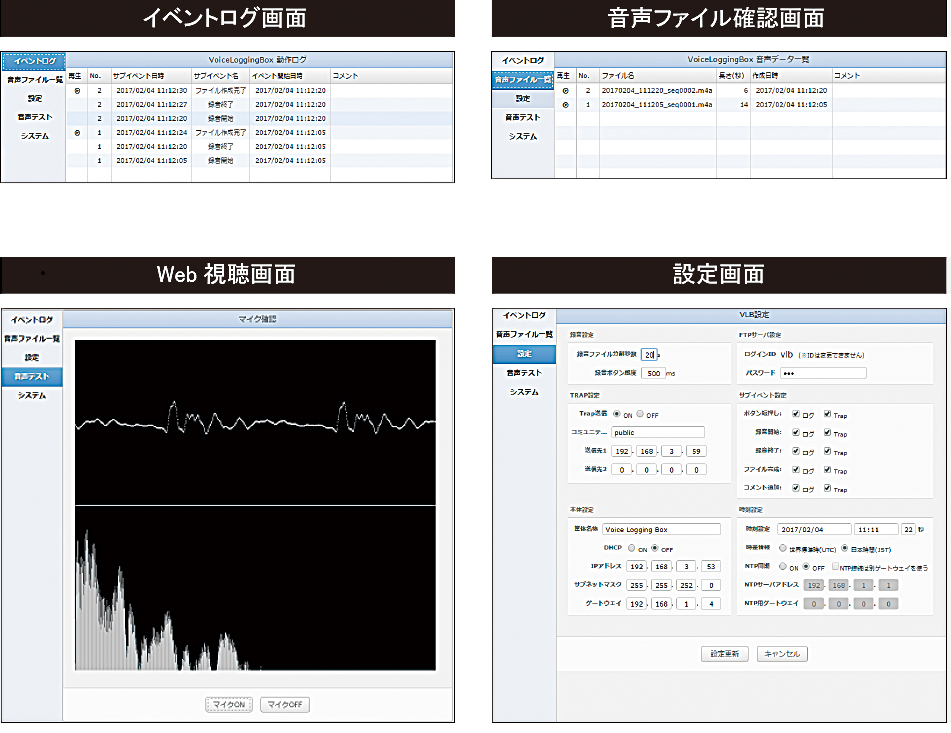

付属アプリケーション

ブラウザでアクセスするだけでログ確認や音声データ再生が可能です

仕様

製品種別 ボイスロギングボックス
製品名

TSCaPID VLB-1
製品型番 VLB1-L1U1HR
コネクタ/端子 前面
  • マイク：XLRレセプタクル（3ピン：1=GND、2=HOT、3=COLD）
    • コンデンサマイク用ファンタム電源（48V）対応
    • ALC（Auto Level Control）対応
  • ヘッドホン：ステレオミニジャック
背面
  • LAN：RJ45（100Base-TX）
  • USB：USB-Aメス（※音声メモのバックアップ用途に限定）
  • 接点：スクリューレス端子
  • AC電源：3P ACコード用コネクタ端子（IEC 60320 C14）
スイッチ類 前面
  • 電源スイッチ：LED付きプッシュロックスイッチ（緑）
  • ファンタム電源スイッチ：スライドスイッチ
  • ゲイン切替スイッチ：スライドスイッチ（+0 dB ⇔ +20 dB）
  • PTTスイッチ：LED付きノンロックスイッチ（黄）
LED
  • ファンタム電源モニタ：赤色発光ダイオード
  • マイク入力レベルメーター：10素子LEDアレイ
接点仕様 PWR
  • DC12V（最大130mA）
  • +12V：外部TALLY LED用電源
  • GND：外部TALLY LED用GND
TALLY OUT
  •  MOS FETリレー出力
    （負荷電圧：32V未満／連続負荷電流：300mA／ON抵抗：最大1.5Ω）
  • OUT_DO（+）：外部TALLY LED用接点
  • OUT_DO（-）：外部TALLY LED用接点
PTT IN
  • フォトカプラ入力（DC12V、動作時通過電流：約3mA）
  • IN_DI（+）：外部PTT SW用接点
  • IN_COM：外部PTT SW用接点
適合電線
  • 単線・撚線：AWG24～AWG16（推奨：AWG16）
  • 標準剥ぎ線長：11mm
電源
  • AC100～240V
皮相電力
  • 17VA
消費電力
  • 8W／12VA以下
動作温度、湿度
  • -5℃～45℃
  • 20～90%RH（結露なし）
形状W×H×D [ｍｍ]
  • EIA 19インチラック 1U ハーフサイズ
  • 205×43.5×320mm（突起物を除く）
重量
  • 約1.5kg
付属品
  • 電源ケーブル（AC100V）
  • 取扱説明書

※本製品はデータに保存にRAMストレージを利用しております。その為、電源OFF/再起動後、保存データの保持は致しません。
