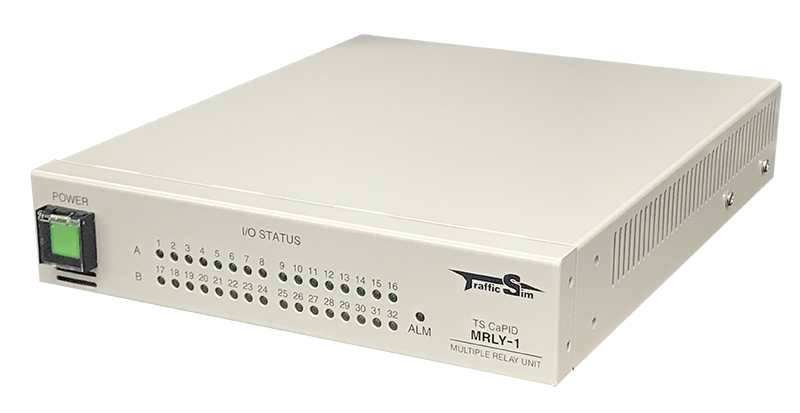

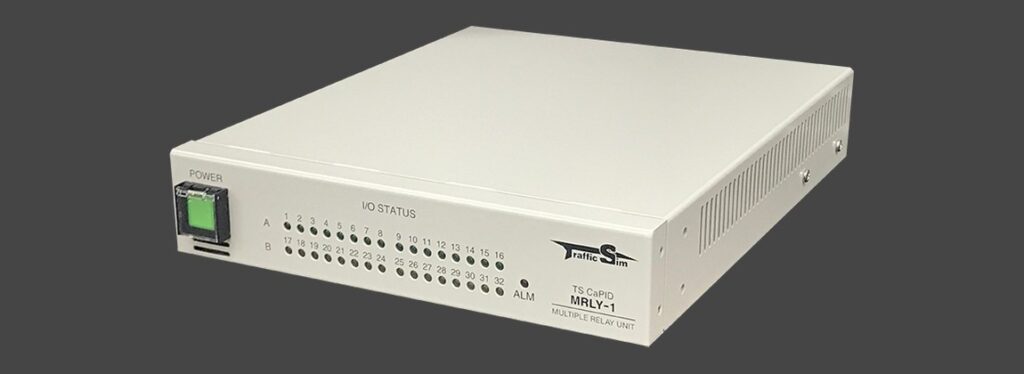

外部接点の状態取り込みと外部装置の制御が可能な16入力16出力の接点ユニット
- 接点数は、入力接点16接点・出力接点16接点・機器異常用接点1接点（b接点2極）です。

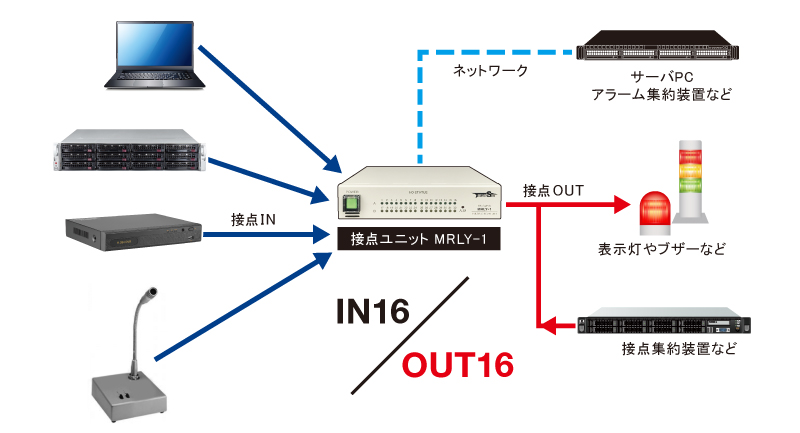

- サーバPCとユニットはIPネットワークで接続されるため、インターネットを経由した遠隔からの操作が可能です（telnet接続）。
- DC12V電源を内蔵しており、接点端子を経由して外部に出力されています。外部装置の制御用として最大100mAまで使用できます。
- ウォッチドッグタイマ機能により、サーバPCとの通信が一定時間以上停止した場合に、指定した接点をクローズさせることができます。
仕様
| 製品種別 | 16入力接点16出力接点版（接点用DC出力電源付き） | |
|---|---|---|
| 製品名 | TS CaPID MRLY-1 | |
| 製品型番 | MRLY1-HR-IO16DC | |

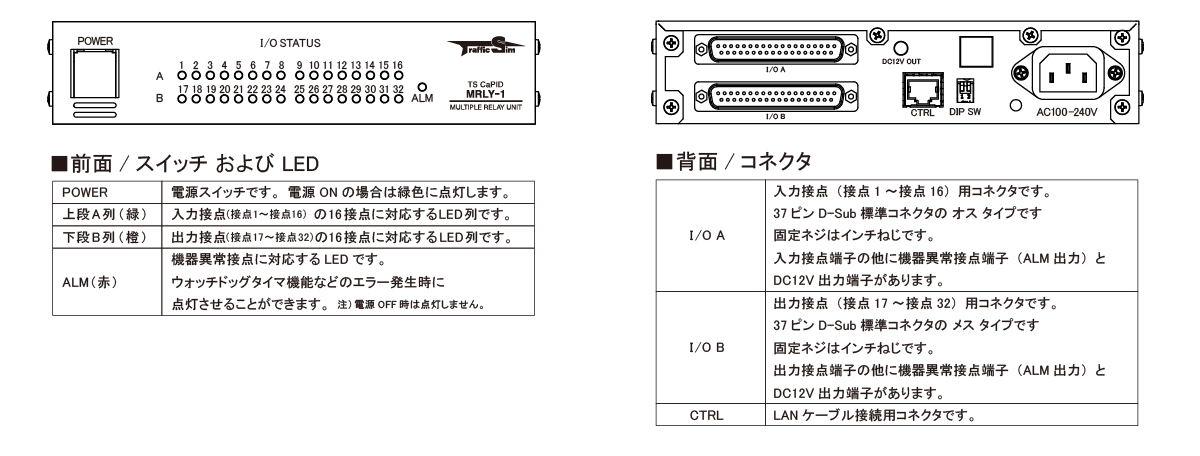

| 接点I/F | 入力接点側 | フォトトランジスタ入力 D-Sub 37ピン（オス）／固定用ネジはインチネジ |
| 出力接点側 | フォトMOSリレー出力 D-Sub 37ピン（メス）／固定用ネジはインチネジ | |

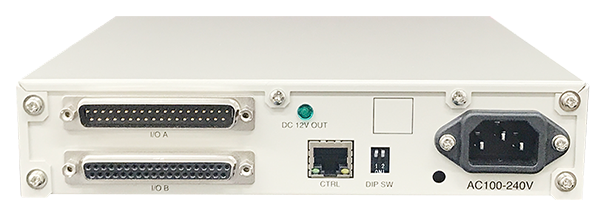

| 制御I/F | 背面 | ディップスイッチ（起動時の一時的IPアドレス初期化） ネットワーク（10BASE-T / 100BASE-TX / 1000BASE-T） |
| 動作温度、湿度 | 0～40℃ | |
| 電源 | AC100～240V | |
| 消費電力 | 10W / 20VA以下 | |

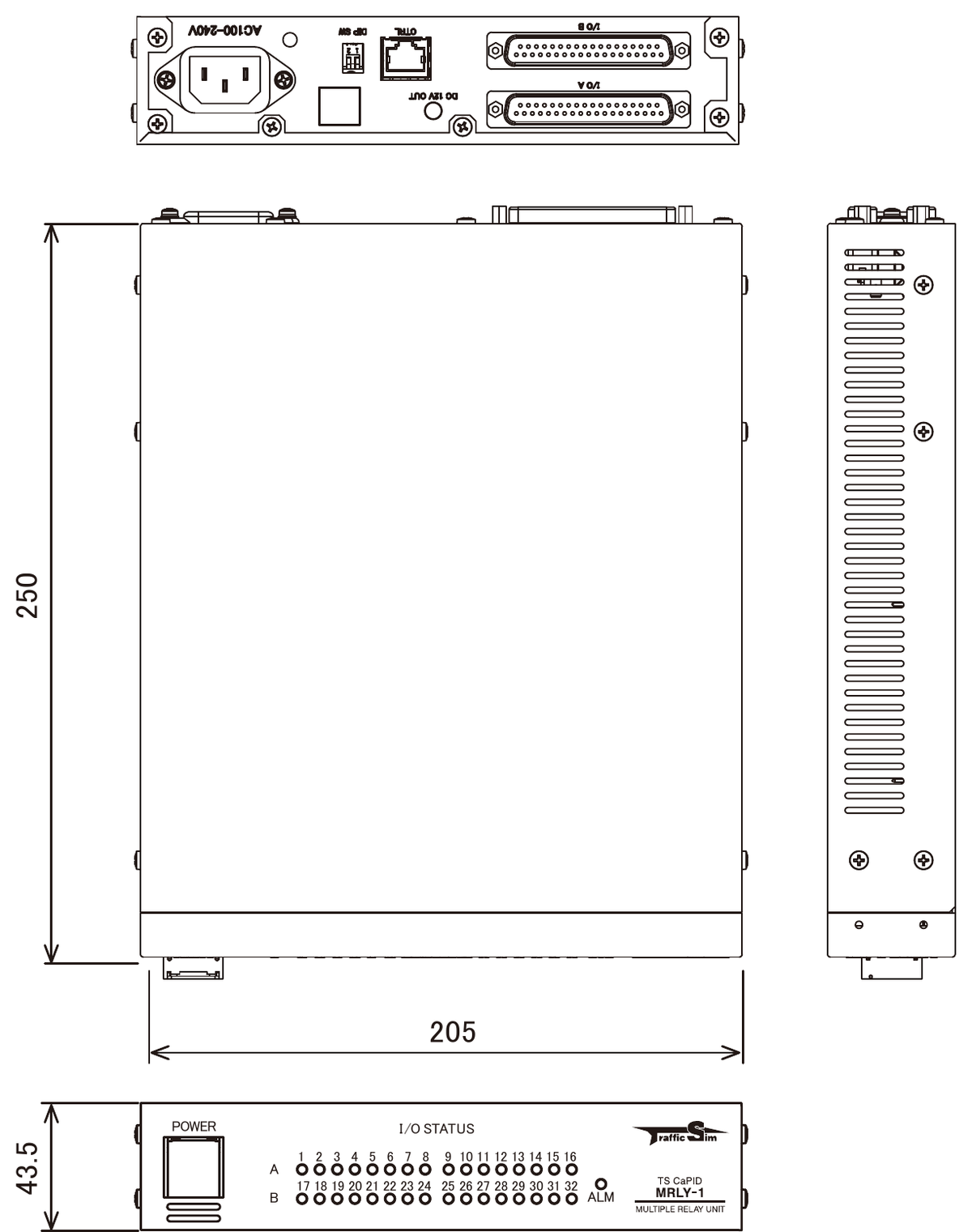

| 形状（W×H×D） | ラックマウント ハーフサイズ 205×43.5×250 mm（突起物を除く） | |
| 重量 | 約1.3kg | |
| 付属品 | 電源ケーブル（AC100V） 取扱説明書 コードクランプ | |
| オプション | ラックマウント用サポートアングル U-1（1台を1Uとして設置） ラックマウント用サポートアングル U-2（2台を連結して1Uとして設置） | |
