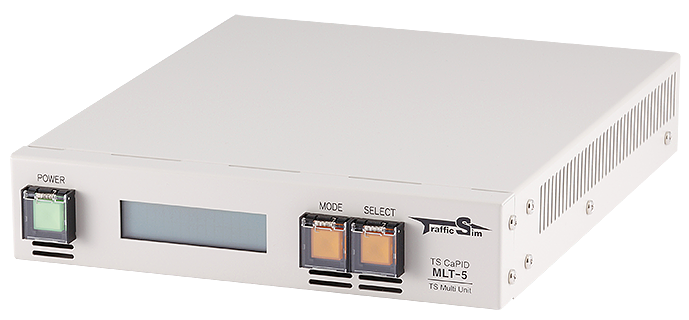

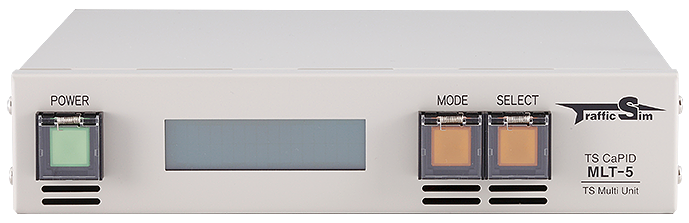

MLT-5-CLK

地デジ放送TSを入力し、
10MHz/8.127MHzのクロックを生成する装置です。

■弊社ISDB-T復調器「DMB-2-ISDBT」と組み合わせることにより、
　MFN運用でのTTLバックアップの構築が可能になります。
■クロックは、10MHzと8.127MHzを切り替えて使用可能です。
■オプションでF-SYNC出力にも対応

※ 表をすべて見るには、横にスクロールしてください。

製品種別		クロック生成ユニット
製品名		TS CaPID MLT-5-CLK
製品型番		MLT5-A12HR-CLK

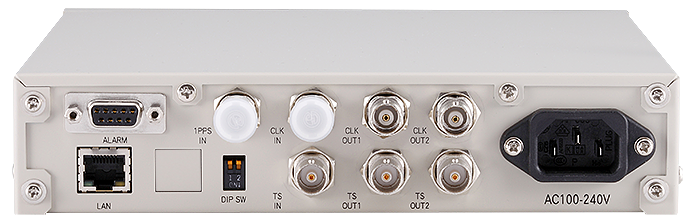

入出力	TS IN	DVB-ASI×1
	TS OUT	DVB-ASI×2 出力インピーダンス　75Ω ※OUT1とOUT2では同一内容を出力
	10.000MHz OUT	BNC-J×2 出力インピーダンス　50Ω 電圧レベル　0.7Vpp ※切り替えで8.127MHz（512/63MHz）出力可能
	接点OUT	D-SUB 9ピン MOS FETリレー出力リレー仕様出力耐圧電圧　最大40V 連続負荷電流　最大120mA オン抵抗　標準1.0～15Ω（最大25Ω）
電源		AC100V-240V
	皮相電力	20VA以下
	消費電力	12W以下
動作温度、湿度		0～40℃、30～80％（結露なきこと）
形状 W×H×D[mm]		EIA19インチラック1Uハーフサイズ 205×43.5×250（突起物を除く）
重力		約1.5kg
付属品		電源ケーブルAC100V 取扱い説明書
オプション		ラックマウント用サポートアングルU-1（１台を1Uとして配置できます）ラックマウント用サポートアングルU-2（2台を連結して1Uとして設置できます）
関連製品		ISDB-T復調器（DMB-2-ISDBT）
