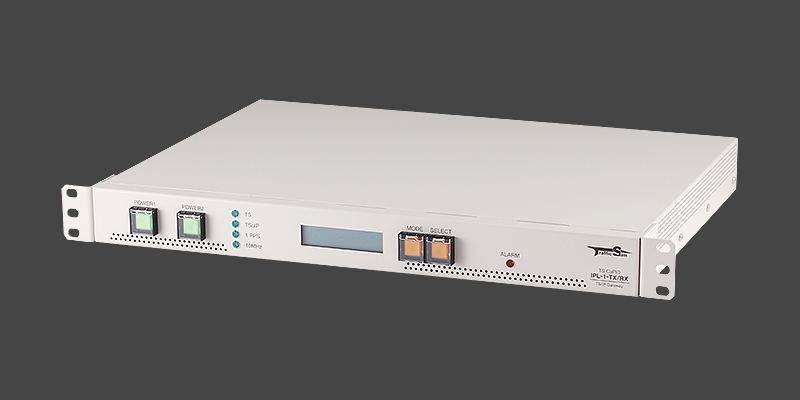

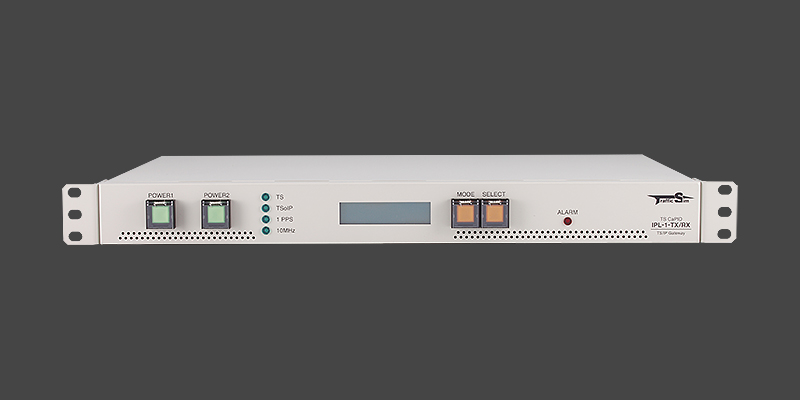

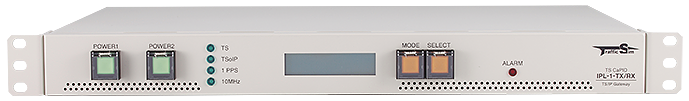

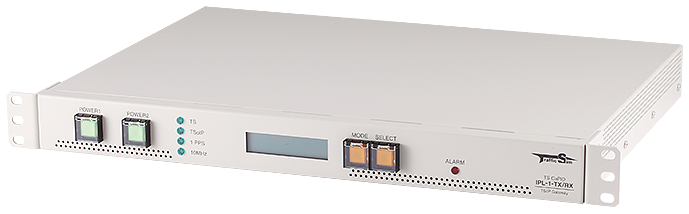

IPL-1-TX/RX

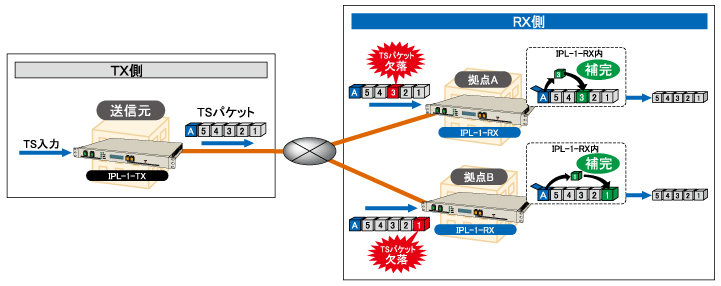

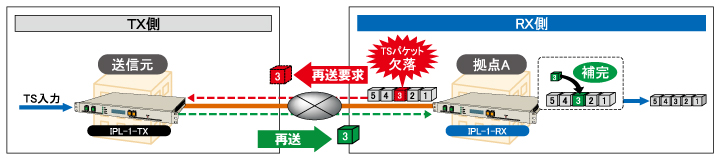

※エラー訂正は、再送処理機能(ARQ)・前方誤り訂正機能(FEC)があります。

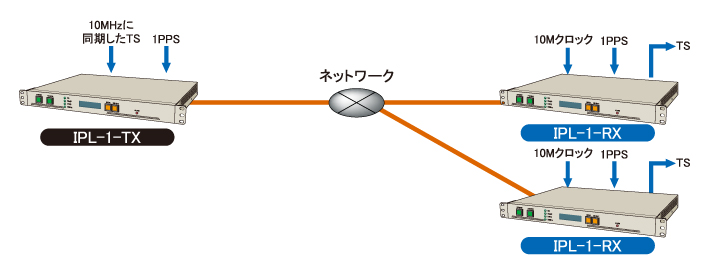

1対nの場合は、IPはマルチキャストで伝送します。

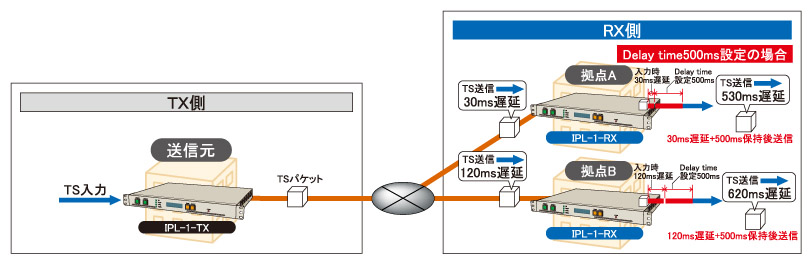

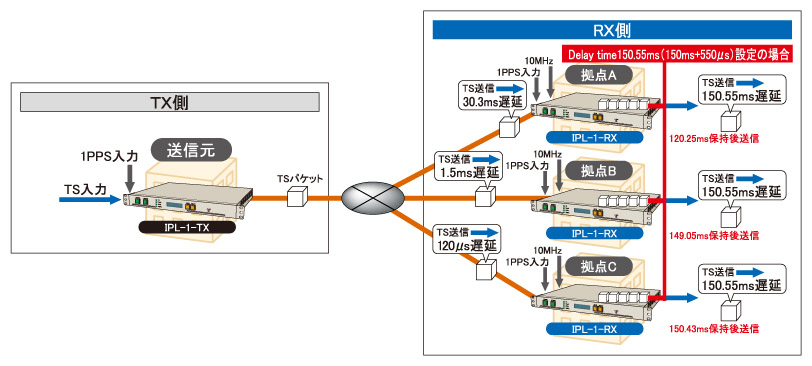

1PPS信号に同期/非同期での遅延設定が可能です。
※再送機能のON/OFF、FEC機能のON/OFF、入力するTSパケット(NULLパケットの割合)によって、動作可能なDelay time設定の範囲は狭くなります。
※再送機能のON/OFF、FEC機能のON/OFF、入力するTSパケット(NULLパケットの割合)によって、動作可能なDelay time設定の範囲は狭くなります。
※ 表をすべて見るには、横にスクロールしてください。
製品種別 | IP伝送ユニット | |
---|---|---|
製品名 | TS CaPID IPL-1-TX/RX | |
製品型番 | IPL1TX-A120R-A / IPL1RX-A120R-A | |

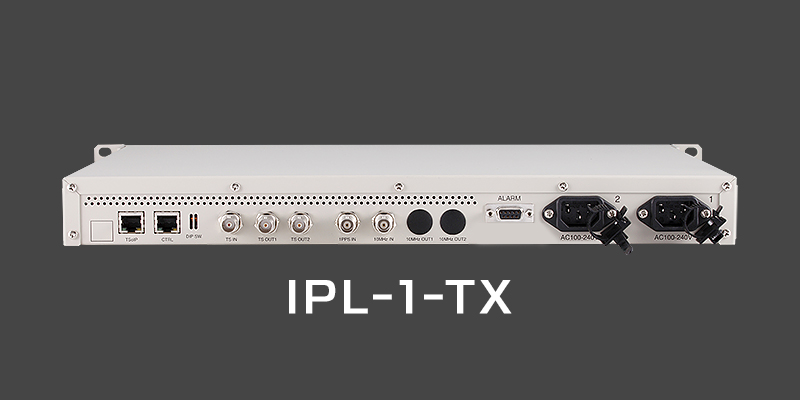

入力 | TS IN (IP-L-1-TXのみ) |
DVB-ASI入力インピーダンス 75Ω 固定TSビットレート(可変ビットレート不可) 入力TSビットレート最大33.000Mbps |
1PPS IN | TTLレベル 入力インピーダンス 50Ω 1PPS同期で動作させる場合の各機器に入力される信号は、信号の立ち上がりエッジが同期している必要があります。 |
|
10MHz IN (IP-L-1-RXのみ) |
入力許容範囲 0.5~1.0Vpp 入力インピーダンス 50Ω |
|
出力 | TS OUT | DVB-ASI(バーストモード/パケットモード選択可能) 出力インピーダンス 75Ω ※OUT1とOUT2では同一内容を出力 |
10MHz OUT (IPL-1-RXのみ) |
オプションにて対応予定 (出力インピーダンス 50Ω)(電圧レベル 0.7Vpp) |
|
接点OUT |
MOS FETリレー出力
|
|
遅延設定 | 1PPS同期時 | 50ms~980ms |
非同期時 | 50ms~1500ms | |
設定精度 | 1ns単位 | |
動作精度 | ±0.5μs | |
電源 | AC100V-240V | |
皮相電力 | 20VA | |
消費電力 | 12W | |
動作温度、湿度 | 0~40℃、30~80%(結露なきこと) | |

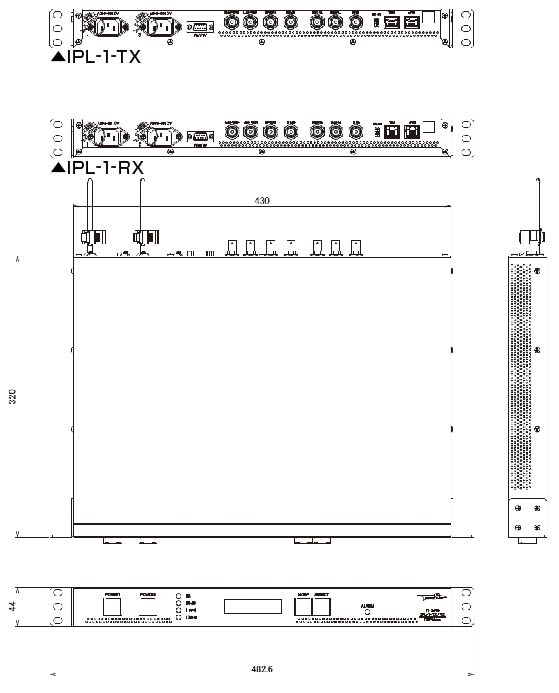

形状 W×H×D[mm] | EIA19インチラック1Uサイズ 430×44×350(突起物を除く) |
|
重量 | 約3.0kg | |
付属品 | 専用AC100V電源ケーブル 取り扱い説明書 |
|
関連製品 | MPEG-2 TS→TS over IP変換ユニット(WA-5-TI) |
