64QAM/256QAM復調器

DMB-2-QAM

CATV(J.83 Annex C)の復調に　簡易RF監視に
■ デジタルCATV放送の復調を行い、TS信号の出力が可能です。

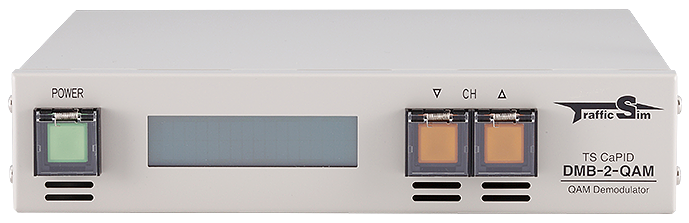

■ LAN経由、もしくは前面ボタン＆前面LCDにて本ユニットの制御（チャンネル切替etc）、
各種情報の取得が可能
※ASI出力に関しては、パケットモード/バーストモードの切替可能
※出力TS形式・・・・188/204/192/208バイト（※ただし192/208バイトはASIのみ)
※TSMFに対応

■ アラーム接点出力端子あり。

■ TS出力にはDVB-ASI（2系統）とDVB-SPIで同時出力に対応。
※各種情報・・・・BER（RS復号前とRS復号後を取得可能）、C/N、NET-ID
※付属アプリにてLAN経由での情報表示が可能
※ご要望に応じて、本ユニットとの通信プロトコルを公開⇒TCP通信にて制御、情報取得が可能

製品の仕様

※ 表をすべて見るには、横にスクロールしてください。

製品名 TS CaPID DMB-2-QAM
製品種別 64QAM/256QAM復調器
製品型番 DMB2-A2S1HR-QAM

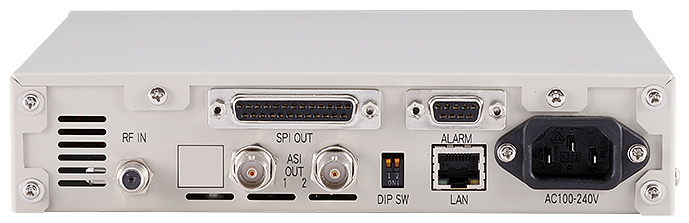

入出力 入力 RF×1(75Ω、F型コネクタ)
TS出力 DVB-ASI×2、DVB-SPI×1
接点出力 D-Sub 9pin メス×1
（障害発生時クローズ(Make)×2、
障害発生時オープン(Break)×2）
※フォトモスリレー接点出力
電源   AC100V～240V
皮相電力 20VA
消費電力 12W
対応周波数  90～770[MHz]　 VHF 1～12ch、
UHF 13～62ch、CATV 13～62ch
受信許容レベル  -75～-20dBm
対応規格  ITU-T
DVB-C J.83 Annex A/C
動作温度、湿度  5～40℃、30～80％(結露なきこと）
リターンロス  90～770MHz：7dB

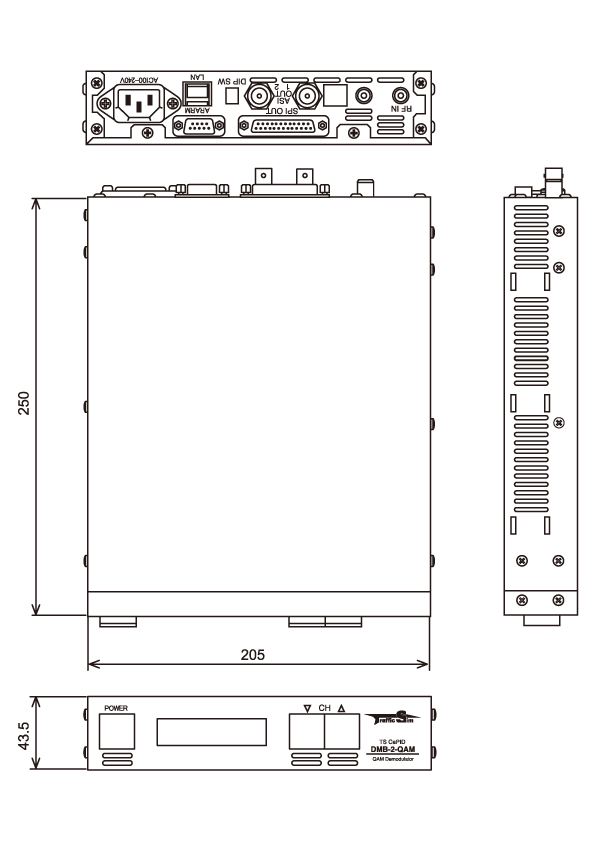

形状 W×H×D[mm]  EIA19インチラック1Uハーフサイズ
205×43.5×250 （突起物を除く）
重量  約1.3kg
付属品  電源ケーブルAC100V
取り扱い説明書
付属アプリケーションCD
オプション  ラックマウント用サポートアングルU-1(1台を1Uとして設置できます)
ラックマウント用サポートアングルU-2(2台を連結して1Uとして設置できます)
関連製品  TS→TSoIP変換ユニット(WA-5-TI)
TS監視システム(AlertMagicT&S)
TS同録システム(TSR-1000)
デスクランブラ（DSCR-2)
