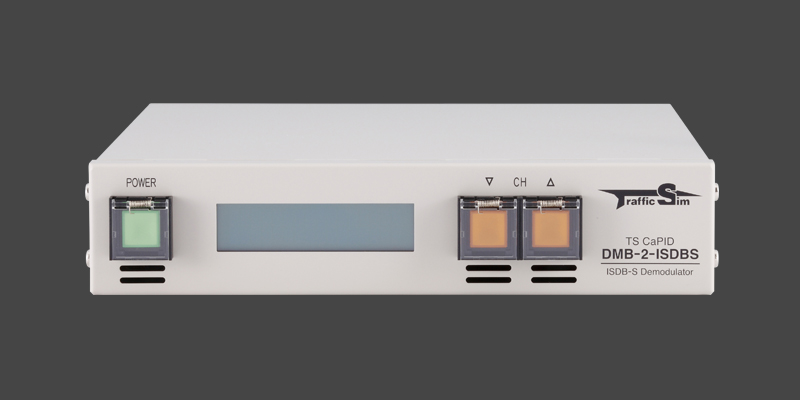

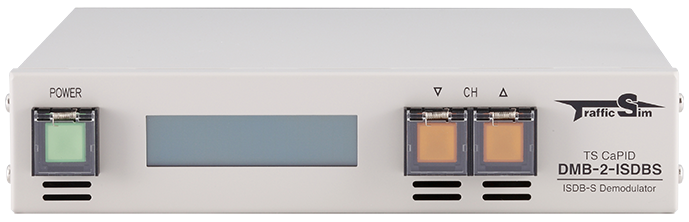

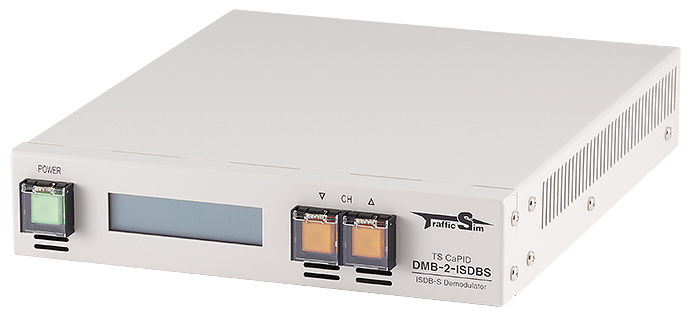

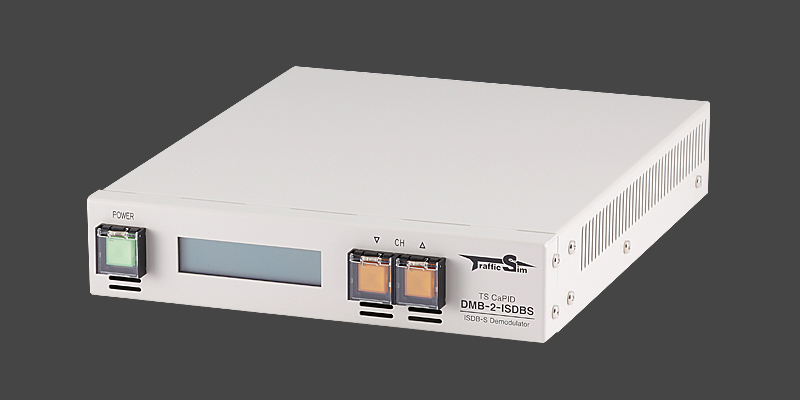

ISDB-S復調器

DMB-2-ISDBS

BS/110°CS（ISDB-S)の復調に　監視・同録の前段に　　簡易IF監視に

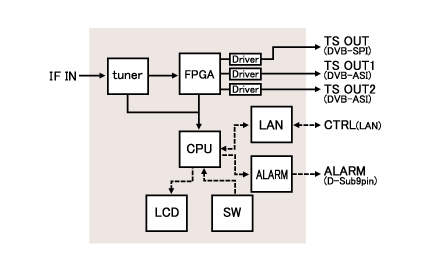

■BSデジタル/110°CSデジタル放送の復調を行い、TS信号の出力が可能です。
※ASI出力に関しては、パケットモード/バーストモードの切替可能
※出力TS形式・・・188/204/192/208バイト（※ただし192/208バイトはASIのみ）
※トランスポンダ内に複数のTSIDがある場合、選択したTSIDのみ出力可能
※トランスポンダ内の第一サービス受信時には、ネットワーク経由でTMCCを取得可能

■LAN経由、もしくは前面ボタン＆前面LCDにて本ユニットの制御
（トランスポンダ/TSID切替etc）、各種情報の取得が可能です。
※各種情報・・・BER（RS復号前とRS復号後を切替可能）、Ｃ/Ｎ、受信レベル、NET-ID
※付属アプリにてLAN経由での情報表示が可能
※ご要望に応じて、本ユニットとの通信プロトコルを公開⇒TCP通信にて制御、情報取得が可能

■アラーム接点出力端子あり。

■TS出力にはDVB-ASI（2系統）とDVB-SPIで同時出力に対応。

製品の仕様

※ 表をすべて見るには、横にスクロールしてください。

製品種別 ISDB-S復調器
製品名 TS CaPID DMB-2-ISDBS
製品型番 DMB2-A2S1HR-ISDBS

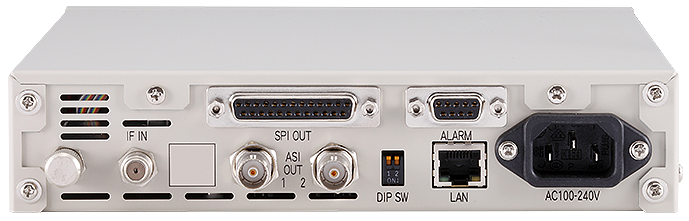

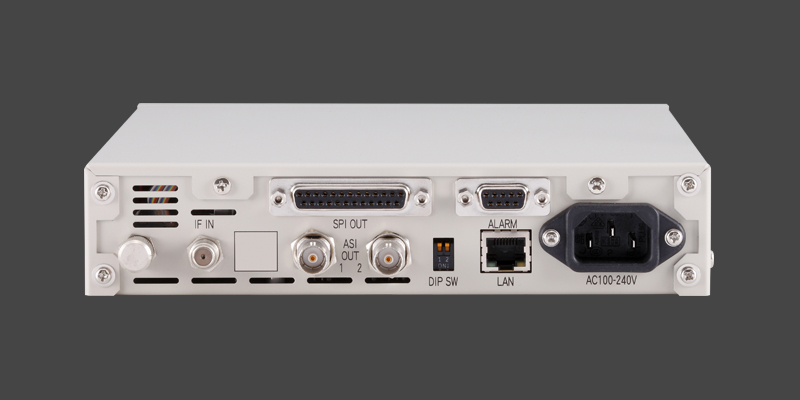

入出力 IF入力 IF×1(75Ω、F型コネクタ)
※アンテナ電源出力はございませんので、必要時には別途ご相談ください。

TS出力

 DVB-ASI×2、DVB-SPI×1

接点出力

 D-Sub 9pinメス×1
（障害発生時クローズ（Make）×2
障害発生時オープン（Break）×2）
※フォトモスリレー接点出力）
電源   AC100V～240V
皮相電力 20VA
消費電力 12W
対応周波数 1032～1489[MHz]　BSデジタル、BS1～23ch
1575～2071[MHz]　110°CSデジタル、ND2～24
受信許容レベル -67～-28dBm
対応規格 ISDB-S
動作温度、湿度 5～40℃、30～80％(結露なきこと）
リターンロス 950～2150MHz：2.0dB

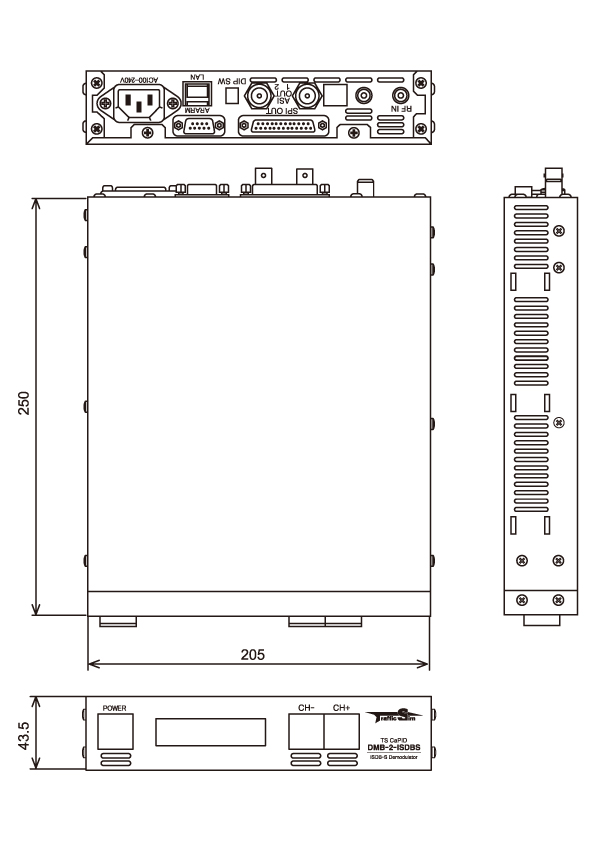

形状 W×H×D[mm] EIA19インチラック1Uハーフサイズ
205×43.5×250 （突起物を除く）
重量 約1.3kg
付属品 電源ケーブルAC100V
取り扱い説明書
付属アプリケーションCD
オプション ラックマウント用サポートアングルU-1(1台を1Uとして設置できます)
ラックマウント用サポートアングルU-2(2台を連結して1Uとして設置できます)
