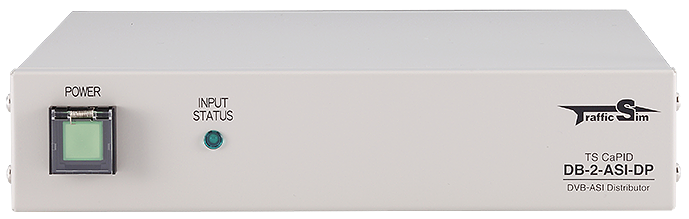

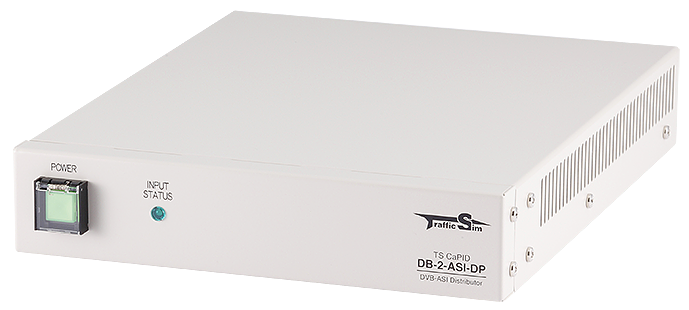

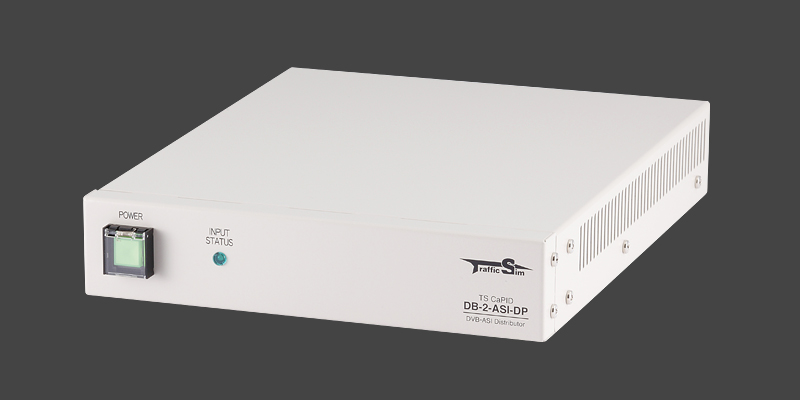

DB-2-ASI-DP
※ 表をすべて見るには、横にスクロールしてください。
| 製品種別 | DVB-ASI/HD-SDI/SD-SDI 4分配器（AC/DC電源両対応モデル） | |
|---|---|---|
| 製品名 | TS CaPID DB-2-ASI-DP | |
| 製品型番 | DMB2-A140HR-DP | |

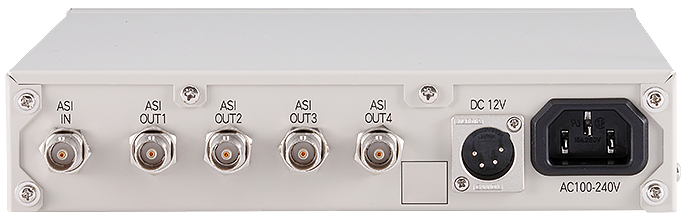

| 入出力 | 入力：DVB-ASI×1（パケットモード・バーストモードに対応） HD-SDI/SD-SDI×1 BNC 75Ω 出力：DVB-ASI×4（パケットモード・バーストモードに対応） HD-SDI/SD-SDI×4 BNC 75Ω |
|
| 対応フォーマット | DVB-EN50083-9準拠 SMPTE292準拠 SMPTE259準拠 |
|
| 入力リターンロス | 15dB以上 | |
| 入出力遅延 | 40ns以下 | |
| 電源 |
AC100-240V |
|
| 消費電力 | 5W/10VA | |
| 動作温度、湿度 | 5～40℃、30～80％（結露なきこと） | |

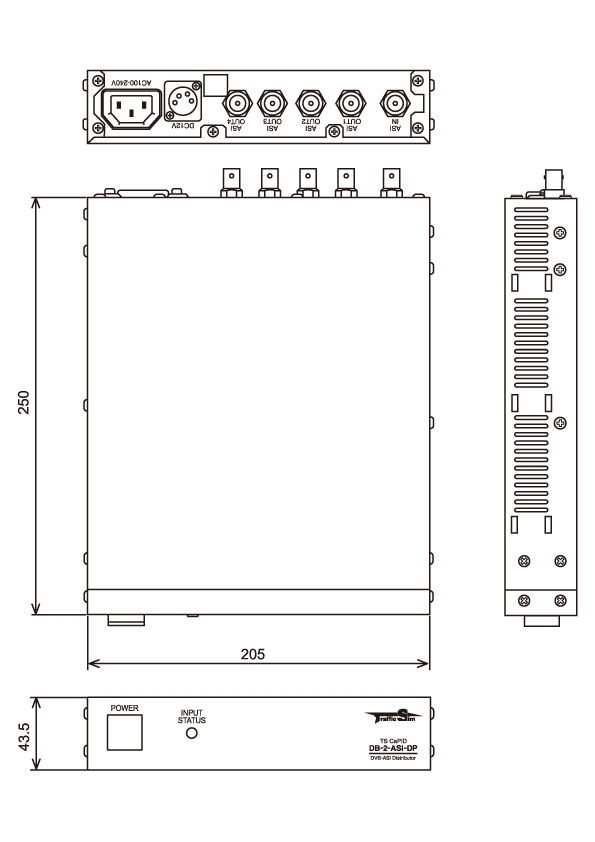

| 形状W×H×D[mm] | EIA19インチラック1Uハーフサイズ 205×43.5×250(突起物を除く） |
|
| 重量 | 約1.1kg | |
| ケーブル補償 | DVB-ASI/SD-SDI:200m以下（5CFBケーブル使用時） HD-SDI:100m以下（5CFBケーブル使用時） |
|
| 附属品（※2） | AC100V用電源ケーブル 機器説明書 |
|
| オプション | ラックマウント用サポートアングルU-1(1台を1Uとして設置できます） ラックマウント用サポートアングルU-2(2台を連結して1Uとして設置できます） |
|
| 関連製品 | DVB-ASI⇔DVB-SPI変換器（CV-1) 64QAM/256Q復調器（DMB-2-QAM） ISDB-T復調器（DMB-2-ISDBT） ISDB-S復調器（DMB-2-ISDBS）など |
|
（※1）DC電源端子の形状はXLR-4-32（１ピン＝1GND, 4ピン＝+10～32V)
（※2）DC電源用ACアダプタ、およびDC電源ケーブルは附属しておりません。
