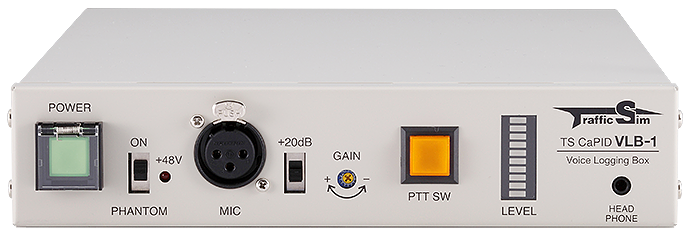

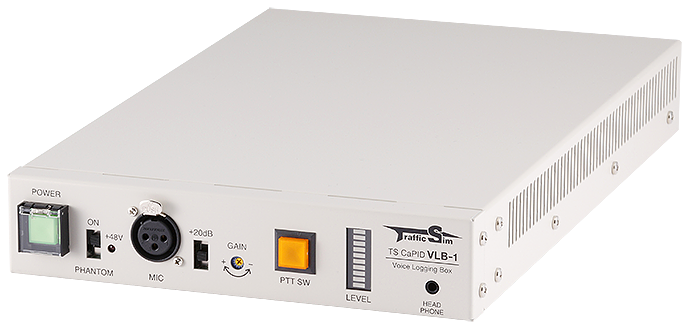

ボイスロギングユニット

VLB-1

音声録音・記録・転送を行うユニットです。
■ VLBは、卓上マイクと接続し、録音した音声にタイムスタンプを付加して記録する装置です。
■ Press to Talk(PTT)スイッチを押しながら録音することで、音声をトークファイル(音声ファイル)として、時刻に紐つけて記録します。
■ 記憶したトークファイルは、アラーム監視システムや、Webシステム、その他専用システムから利用可能です。

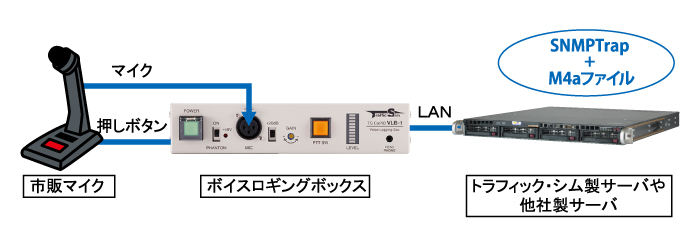

 接続イメージ

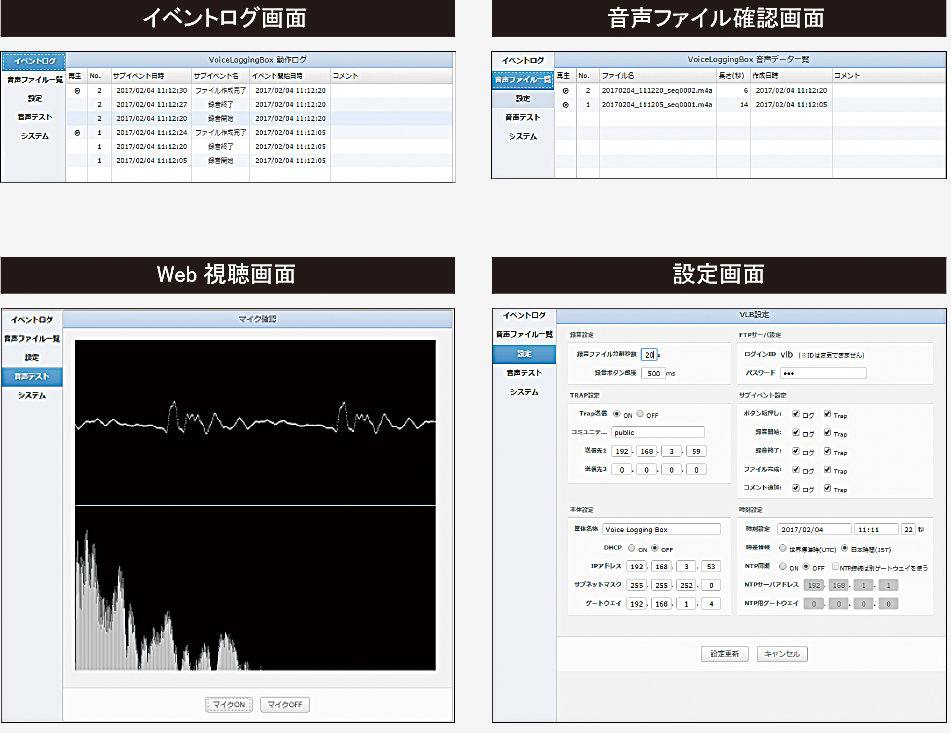

付属アプリケーション

ブラウザでアクセスするだけでログ確認や音声データ再生が可能です

製品の仕様

※ 表をすべて見るには、横にスクロールしてください。

製品種別 ボイスロギングボックス
製品名

TSCaPID VLB-1

製品型番 VLB1-L1U1HR

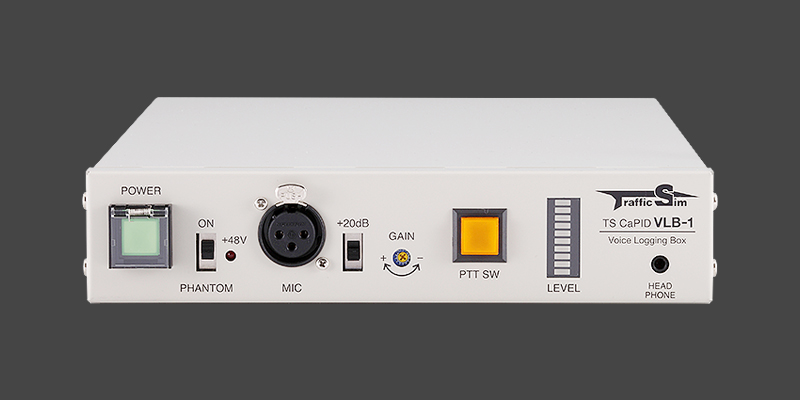

コネクタ/端子 前面

マイク:XLRレセプタクル(3ピン、1:GND、2:HOT、3:COLD)
※コンデンサマイク用ファンタ電源(48V)付き※ALC(Auto Level Control)
ヘッドホン:ステレオミニジャック

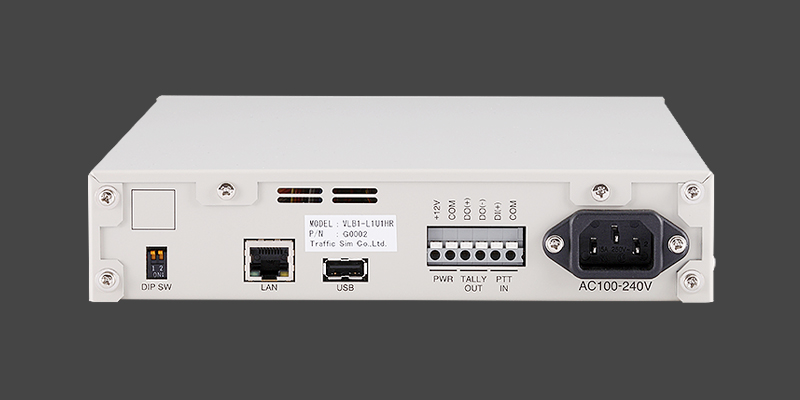

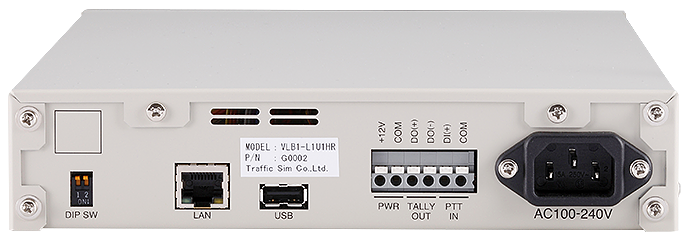

背面

LAN:RJ45(100Base-Tx)
USB:USB-Aメス/USBポートは音声メモのバックアップ用途限定
接点:スクリューレス端子
AC電源:3P-ACコード用コネクタ端子(※IEC-60320C14)

スイッチ類 前面 電源スイッチ:LED付きプッシュロックスイッチ(緑色)
ファンタム電源スイッチ:スライドスイッチ
ゲイン切替スイッチ:スライドスイッチ(+0dB⇔+20dB)
PTTスイッチ:LED付きノンロックスイッチ(黄色)
LED ファンタム電源モニタ:赤色発行ダイオード
マイク入力レベルメーター:10素子LEDアレイ
接点仕様 PWR DC12V(MAX130mA)
+12V:外部TALLY-LED用電源
GND:外部TALLY-LED用GND
TALLY OUT

TALLY OUT:MOS FETリレー出力
(負荷電圧:32V未満、連続負荷電流:300mA、ON抵抗:

最大1.5Ω)
OUT_DO(+):外部TALLY LED用接点
OUT_DO(-):外部TALLY LED用接点

PTT IN フォトカプラ入力(DC12V、動作時通過電流:約3mA)
IN DI(+):外部PTT SW用接点/IN_COM:外部PTT SW用接点
適合電線

単線、撚線:AWG24-AWG16(推奨:AWG16)/標準剥ぎ線長:11mm

電源   AC100-240V
皮相電力 17VA
消費電力 8W/12VA以下
動作温度、湿度 -5℃~45℃、20~90%RH(結露なし)

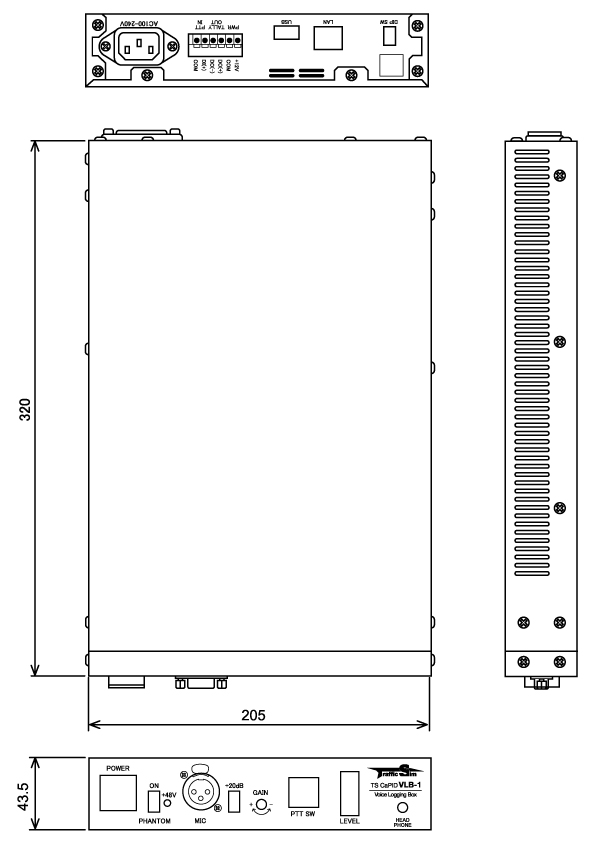

形状W×H×D [mm] EIA19インチラック1Uハーフサイズ
205×43.5×320(突起物を除く)
重量 約1.5kg
付属品 電源ケーブルAC100V
取り扱い説明書

※本製品はデータに保存にRAMストレージを利用しております。
 その為、電源OFF/再起動後、保存データの保持は致しません。
