B-CAS/C-CAS両対応デスクランブラ

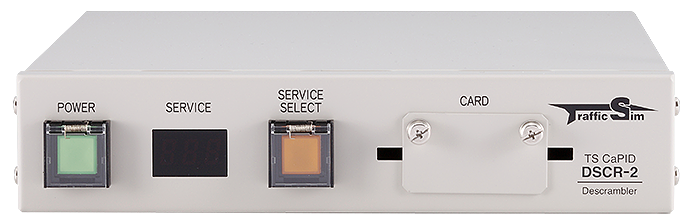

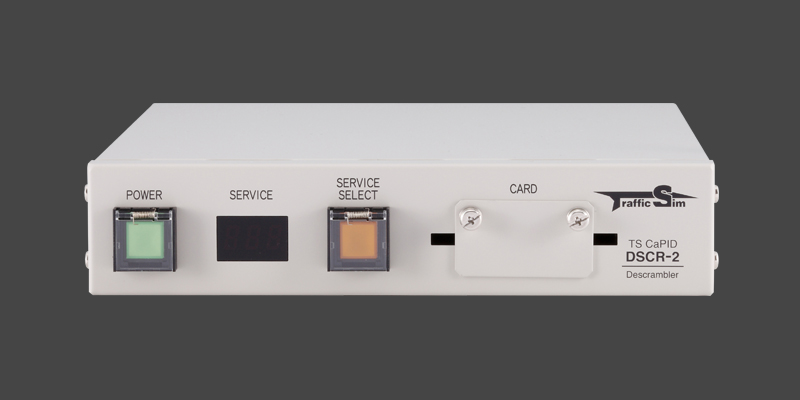

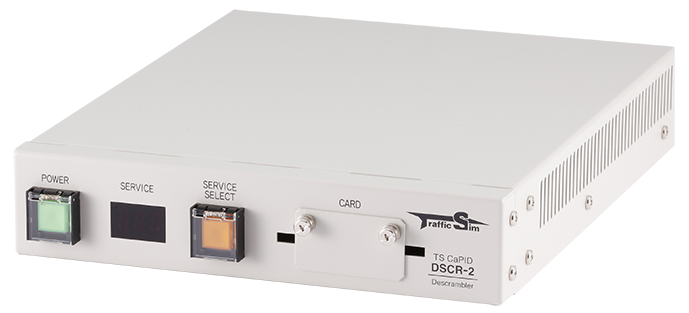

DSCR-2

ARIB規格およびJCTEA規格双方の限定受信方式に対応したデスクランブラ
放送する内容には、その著作権を守るためにスクランブル(鍵)がかかっています。
このユニットは、次の2つのスクランブルを解くこと(デスクランブル)に対応しています。

1)　地上デジタル放送、BS放送(4K/8K放送および一部放送を除く)、
CS放送(4K/8K放送および一部放送を除く)にの信号に使われている
限定受信方式/B-CASを解くことが可能です。

2)　ケーブルテレビで使用されている限定受信方式/C-CAS方式に対応しています。

スクランブルを解くために必要なカードについては、お客様にてご準備をお願いいたします。
※ 事業者向けのB-CASカードもしくは用途限定のB-CASカードのみに対応しています。
STBやテレビに付属しているカードでは解除できません。

※ ワンセグ放送にスクランブルはかかっていません。

※ 1台で1信号のみ、1限定方式のみ（B-CASもしくはC-CASのどちらかのみ）対応可能です。

※ 1つの信号に含まれる複数のサービス(チャンネル)が同じ鍵情報を使用している場合は、
1台で複数サービスのデスクランブルが可能です。
複数サービスで異なる鍵情報を使用している場合は、1つの鍵情報のみ使用してデスクランブルを行います。
例えば1信号の中にサービス1(鍵情報A)、サービス2(鍵情報B)、サービス3(鍵情報C)となっていた場合は、
選択した1サービスのみデスクランブルが可能です。

弊社ユニットの標準規格サイズのため、弊社ユニットと連結してラックマウント(専用金具U-2を使用)も可能となっています。
もちろん、単体でのラックマウント(専用金具U-1を使用)にも対応可能です。
※ 専用金具U-1、U-2は別売りです。

製品の仕様

※ 表をすべて見るには、横にスクロールしてください。

製品種別 ARIB規格 / JCTEA規格 限定受信方式用 デスクランブラ
製品名 TS CaPID DSCR-2
製品型番 DSCR2-A120HR

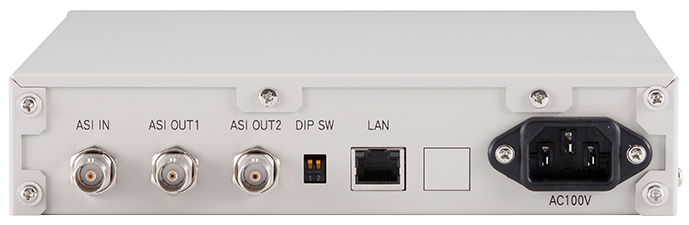

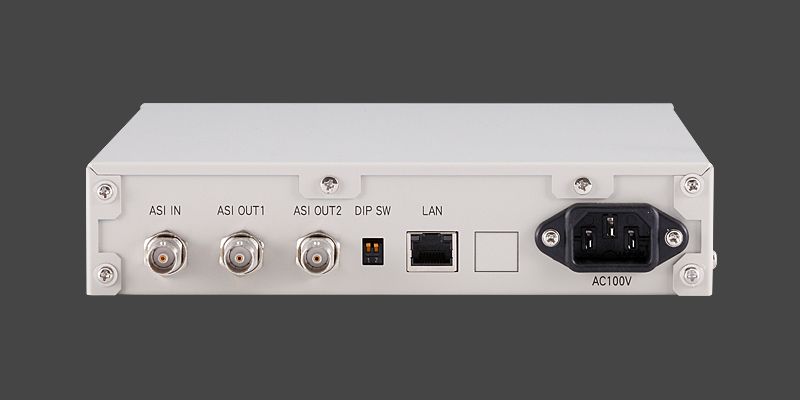

入出力 入力 DVB-ASI x 1 (パケットモード ・ バーストモード対応)
出力 DVB-ASI x 2 (パケットモードのみ)
カードスロット×1
制御：LAN x 1
電源   AC100V
皮相電力 8VA
消費電力 5W
動作温度、湿度 5～45℃、30～80％(結露なきこと）

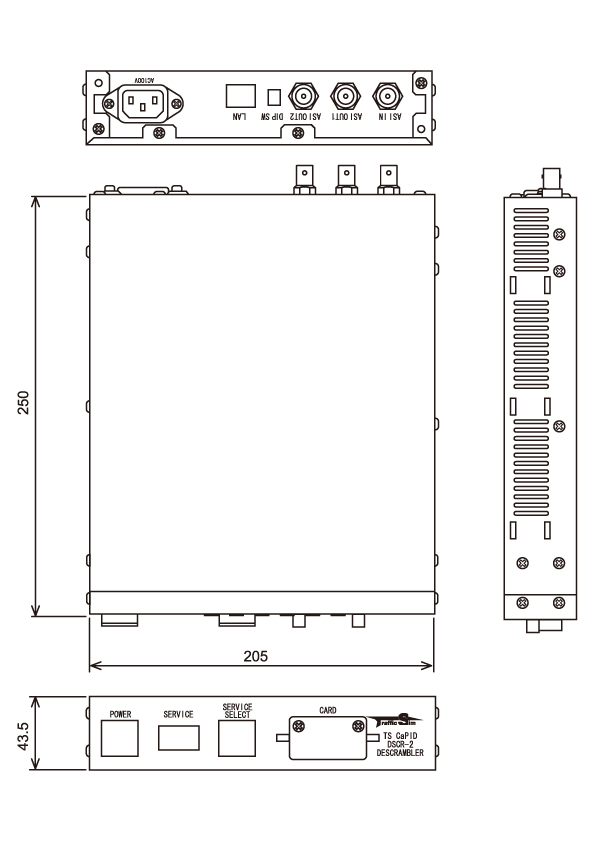

形状 W×H×D[mm] EIA19インチラック1Uハーフサイズ
205×43.5×250 （突起物を除く）
重量 約1.3kg
付属品 電源ケーブルAC100V
取り扱い説明書
制御アプリケーションインストール用CD
B-CASカードは、下記3種のみ使用可能
　黄色：用途限定用
　黒色：業務用
　白/黒：特定業務用
　※CASカードは附属しません。
オプション ラックマウント用サポートアングルU-1(1台を1Uとして設置できます)
ラックマウント用サポートアングルU-2(2台を連結して1Uとして設置できます)
関連製品 DVB-ASI⇔DVB-SPI変換器（CV-1)
ISDB-T復調器（DMB-2-ISDBT)
ISDB-S復調器（DMB-2-ISDBS)
64QAM/256QAM復調器（DMB-2-QAM）
