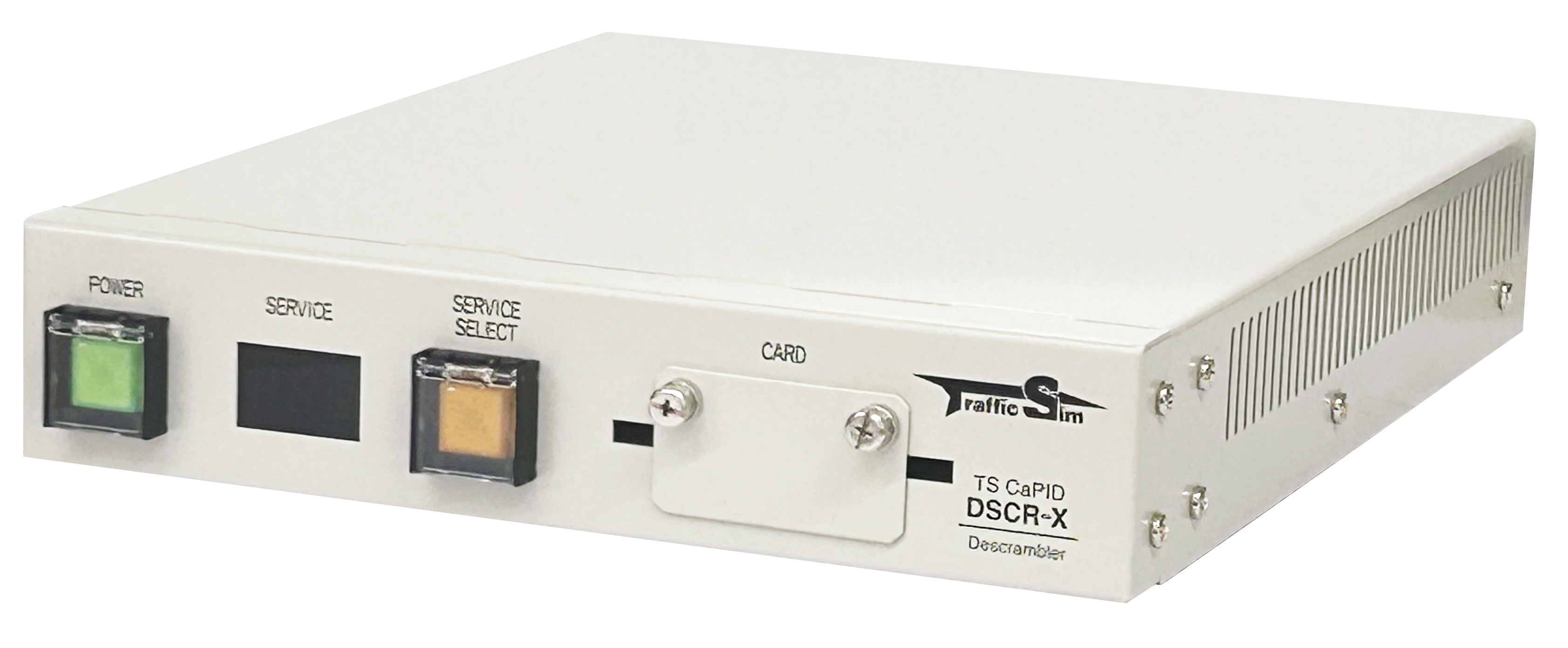

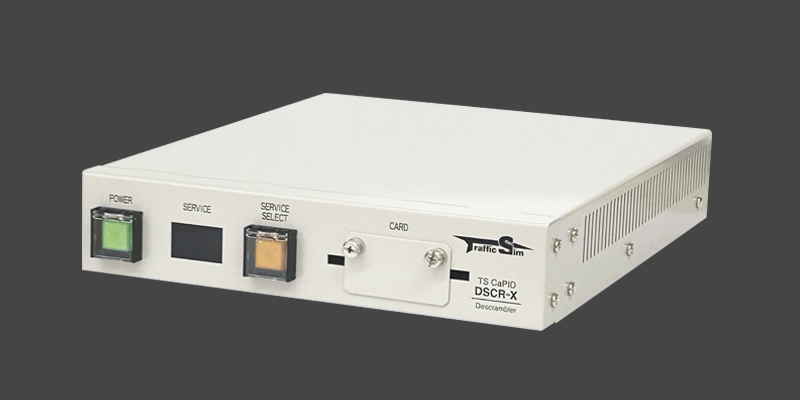

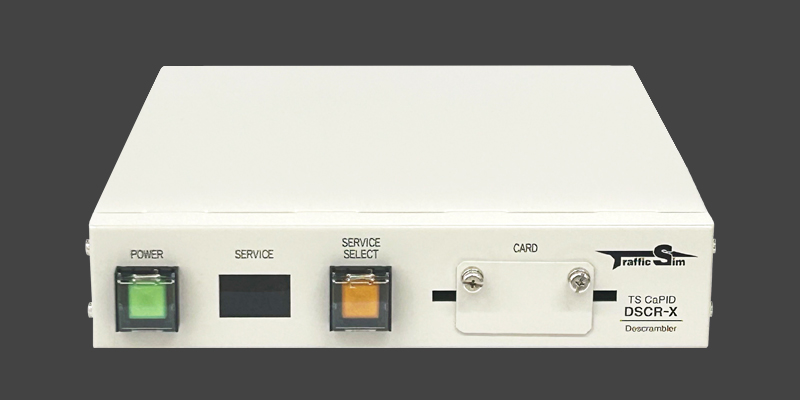

DSCR-X
■B-CASデスクランブル
特定業務用B-CASカードのみに対応しています。

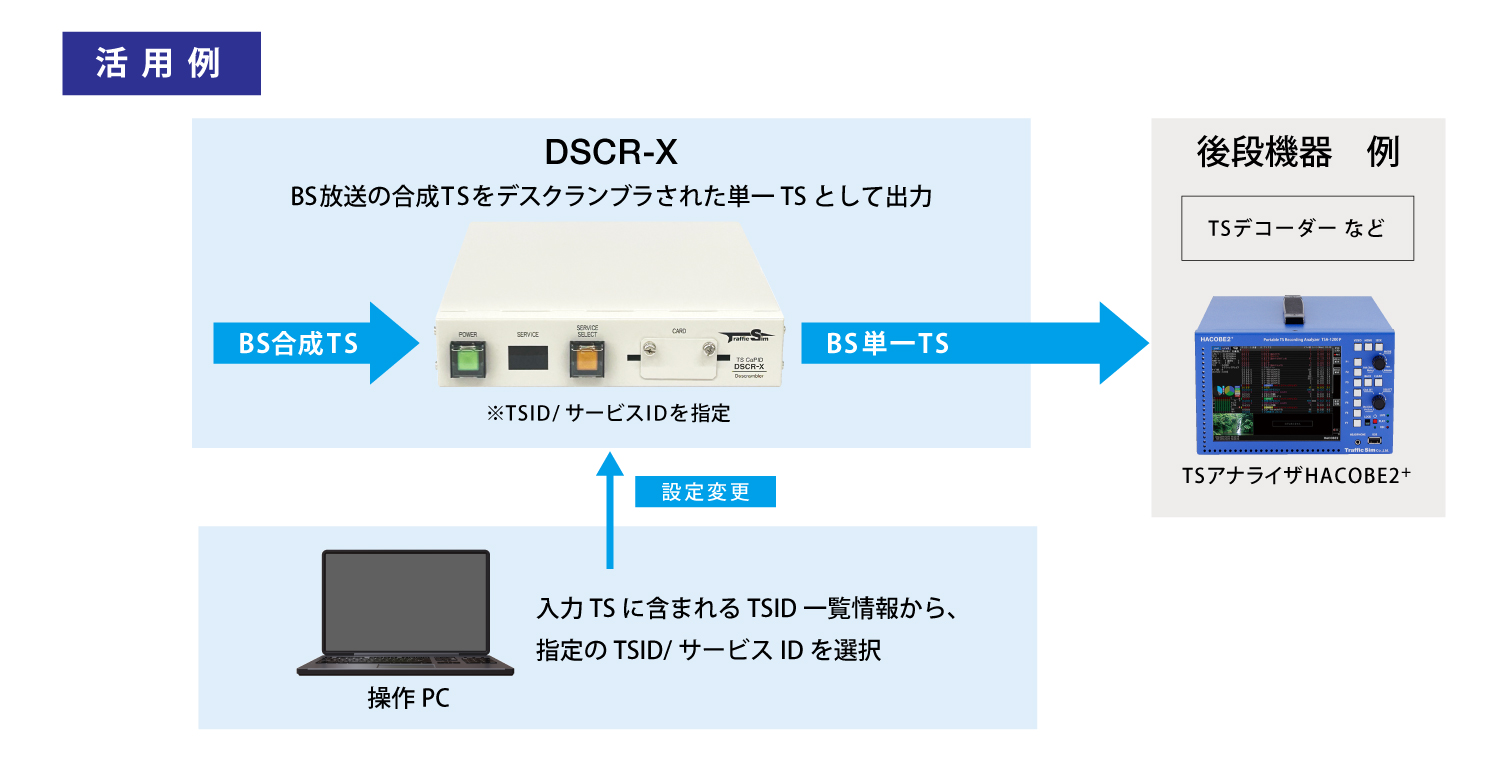

■PCから各種情報の取得、デスクランブルする放送の選択が可能
Telnet通信を利用し、以下の通信が可能です。
・情報表示：エラー情報(※1)、入力TS形式、TSID一覧、
選択中のTSIDに含まれるサービスID一覧、TMCC情報 等
・デスクランブルする放送の選択：TSID(または相対TS番号)、サービスIDの選択
■前面ボタン操作によるデスクランブル対象放送の選択
・デスクランブルを行うTSID(または相対TS番号)、サービスIDの指定
■前面LCDでの情報確認が可能
・機器名称、ファームウェアバージョン、IPアドレス、選択中のTSIDとサービスID、
エラー情報(※1) 等
■アラーム接点出力機能
・エラー発生時、接点にてエラー情報(※2)を出力することが可能です。
■TS出力は2出力
＜注釈＞
※1 入力エラー/TSID選択エラー/TMCC取得エラー/カードエラー(挿入/通信/契約/種別)
※2 入力エラー/TSID選択エラー/TMCC取得エラー/カードエラー(挿入/通信/契約/種別)
/電源異常エラー(電源OFF)

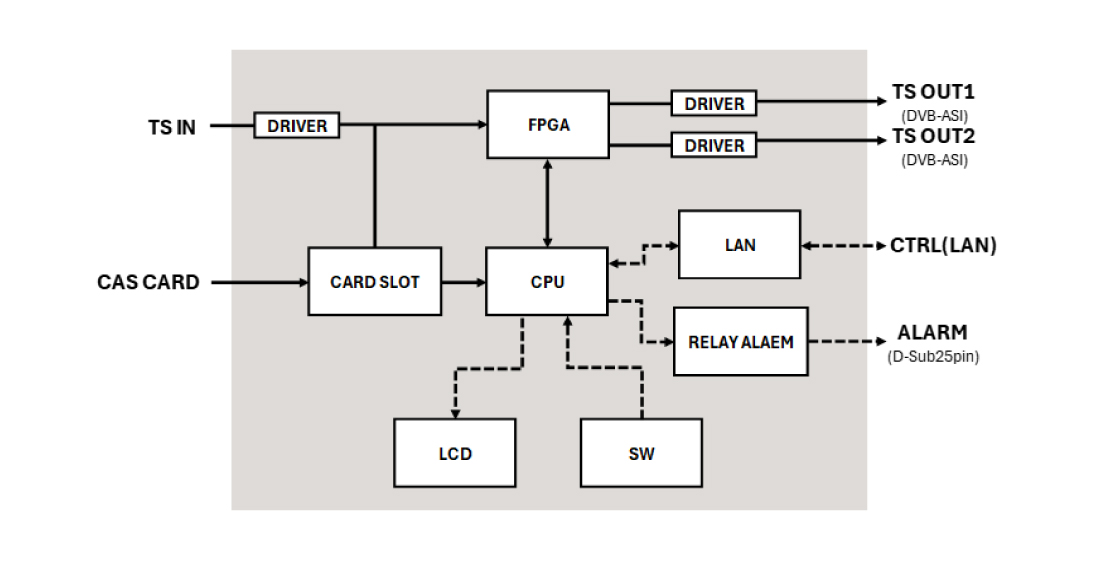

■ブロック図
※ 表をすべて見るには、横にスクロールしてください。
| 製品種別 | BS専用デスクランブラ | |
|---|---|---|
| 製品名 | TS CaPID DSCR-X デスクランブラ | |
| 製品型番 | DSCR-X | |
| 入出力 | 入力I/F | TS入力：DVB-ASI×1 ※合成ＴＳまたは局間ＴＳ（単一TS） ※204バイトのTSパケットの入力に対応しています。 ※入力はパケットモード、バーストモードに対応しています。 |
| 出力I/F | TS出力：DVB-ASI×2 ※入力のモードに関係なく、パケットモードで出力されます。 接点出力：D-Sub25pinメス×1 ※フォトモスリレー接点出力 |
|
| カードI/F | 事業者向けB-CASカード×1 | |

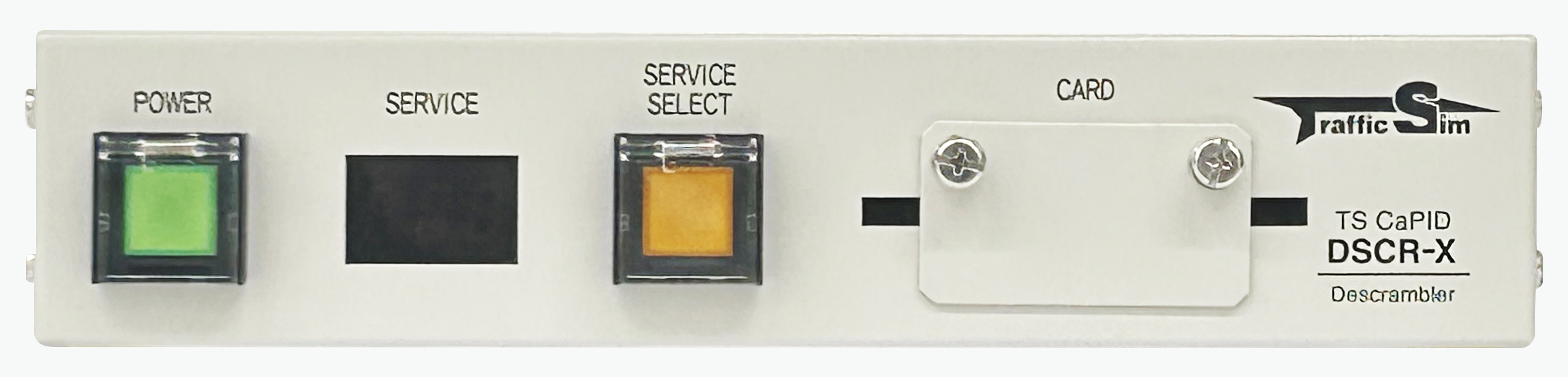

| 制御I/F | 前面 | 前面LED表示(選択中のTSID、デスクランブルを行うサービスID、状態) TSID/サービスID選択スイッチ |

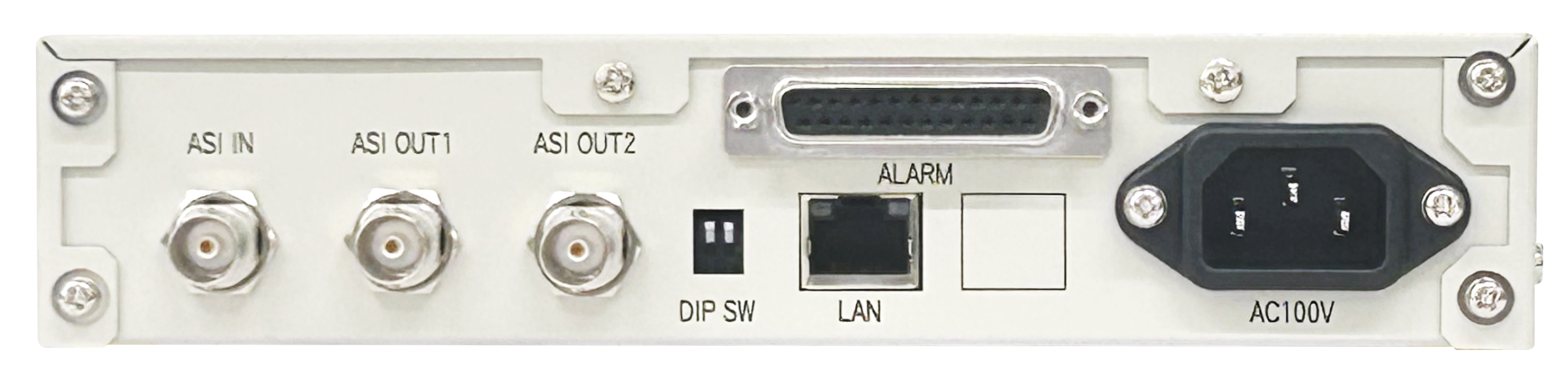

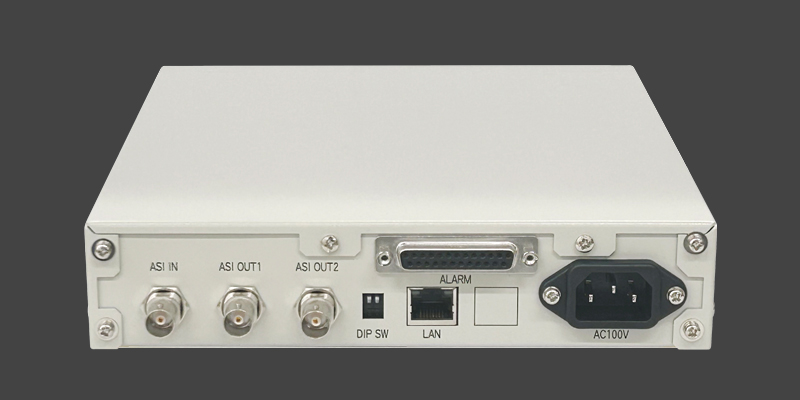

| 背面 | ネットワーク（10BASE-T/100BASE-TX） 通信用接続ポート：10010 ネットワーク設定用ポート：9999 |
|
| 動作周辺温度 | 0℃～40℃ | |
| 電源 | AC100V | |
| 消費電力 | 9W/17VA以下 | |

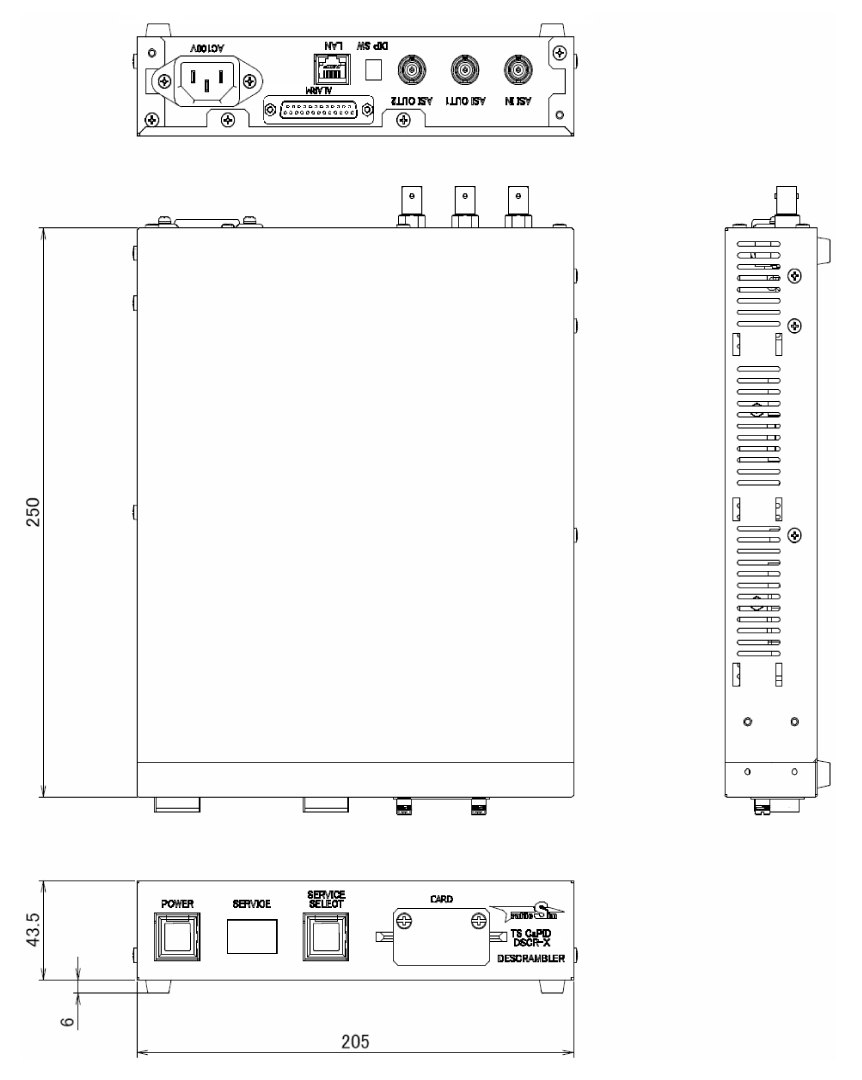

| 形状 W×H×D [mm] | EIA19インチラック1Uハーフサイズ 205×43.5×250 （突起物を除く） |
|
| 重量 | 約1.3kg | |
| 付属品 | 電源ケーブル、取り扱い説明書 | |
| オプション | ラックマウント用サポートアングル U-1 ラックマウント用サポートアングル U-2 |
|
