接点ユニット

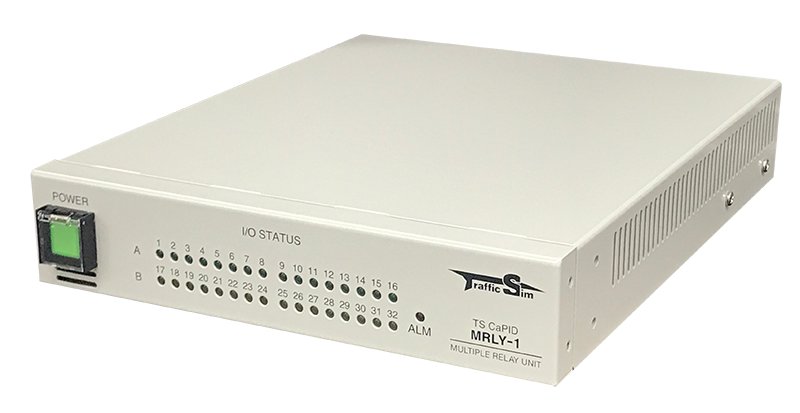

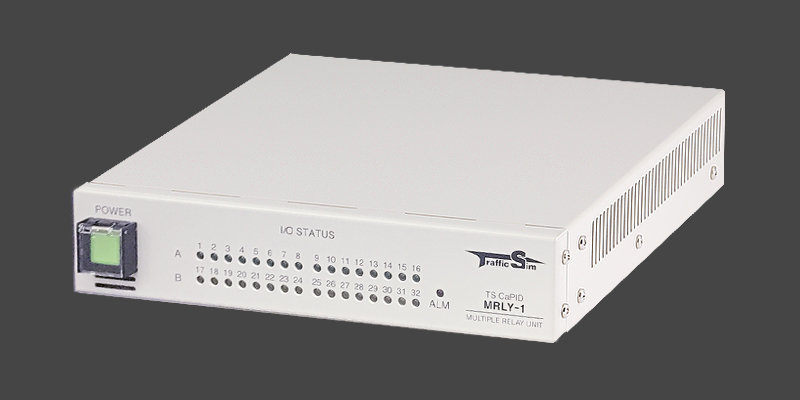

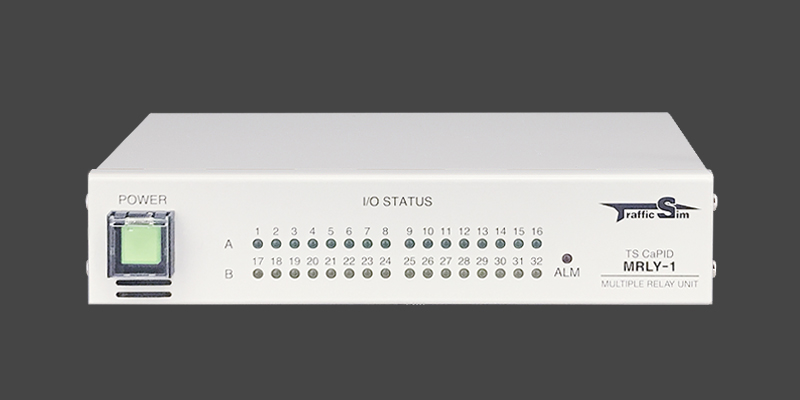

MRLY-1（MULTIPLE RELAY UNIT）

MRLY-1（MRLY1-HR-IO16DC）は外部接点のON/OFF状態を
PCに取り込んだり、 本体の接点をON/OFF操作して
外部装置の制御を行ったりすることが可能なユニットです。
■接点数は入力接点が16 接点、出力接点が16 接点、機器異常用接点が1 接点（b 接点が2 極）

■サーバPC とユニットはIP ネットワークで接続されるため、
　インターネットを経由した遠隔からの操作が可能です。※telnet 接続

■DC12V 電源を内蔵しており接点端子を経由して外部に出力されています。
　DC12V 電源は外部装置制御のために最大100mA を使用することができます。

■ウォッチドッグタイマ機能を使用し、サーバPC との通信が一定時間以上停止した場合に
　指定した接点をクローズさせることができます。

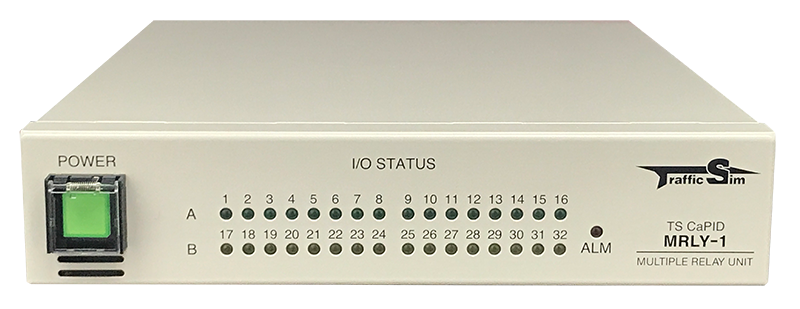

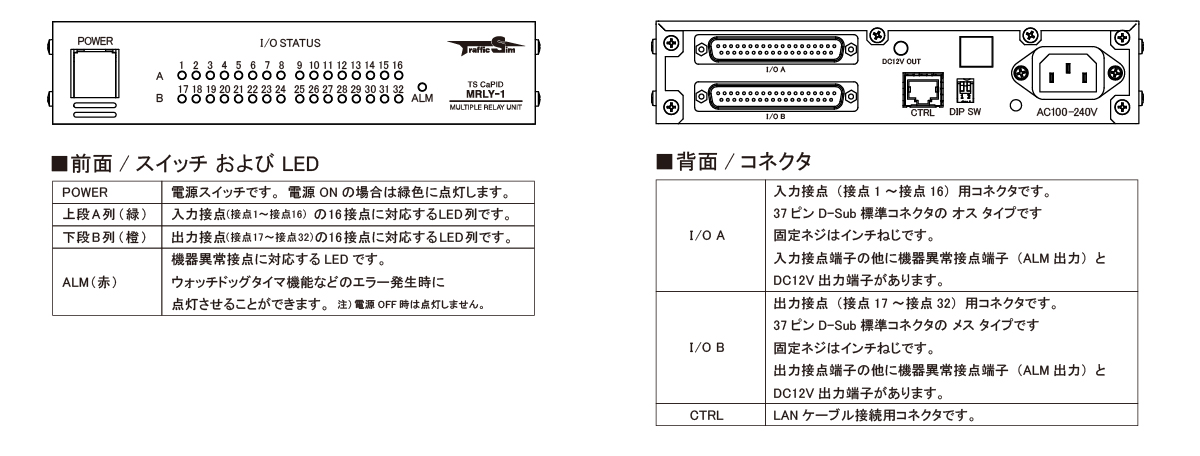

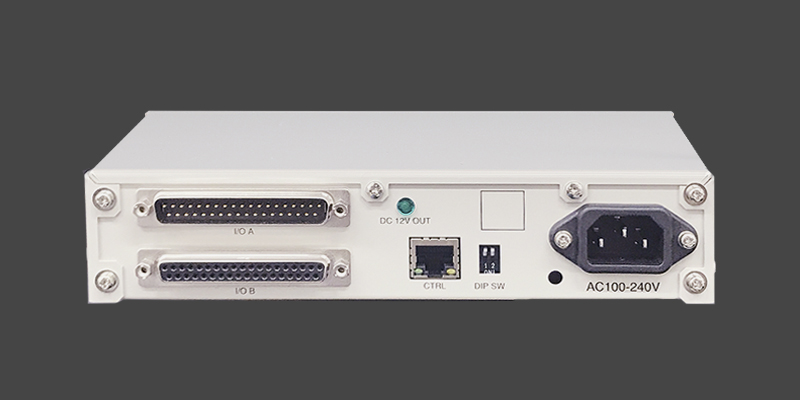

機器説明

接点ユニット機器説明

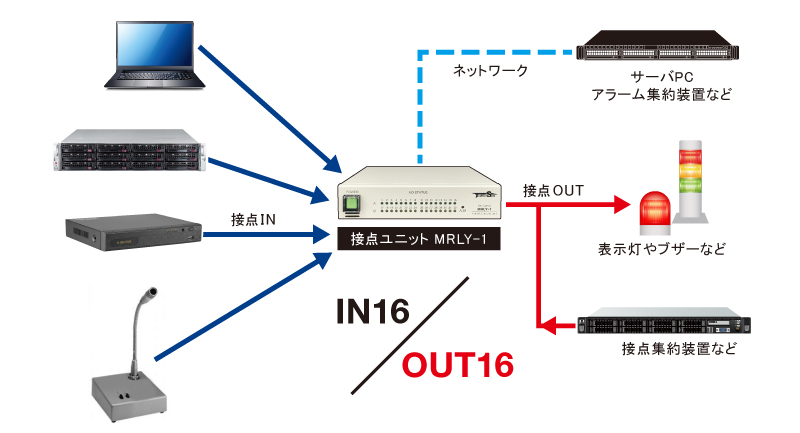

接続イメージ図

接点ユニット接続イメージ図

製品の仕様

※ 表をすべて見るには、横にスクロールしてください。

製品種別  16入力接点16出力接点版(接点用DC出力電源付き)
製品名  TS CaPID MRYL-1
製品型番  MRYL1-HR-IO16DC

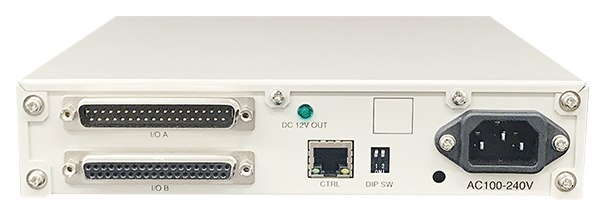

接点I/F 入力接点側 フォトトランジスタ入力
D-SUB 37ピン（オス）（固定用ネジはインチネジ）
出力接点側 フォトMOSリレー出力
D-SUB 37ピン（メス）（固定用ネジはインチネジ）
制御I/F 背面 ディップスイッチ（起動時の一時的IPアドレス初期化）
ネットワーク（10BASE-T/100BASE-TX/1000BASE-T）
動作温度、湿度 0℃ to 40℃
電源 AC100V to 240V
消費電力 10W / 20VA以下
形状W×H×D[mm] ラックマウントハーフサイズ
幅205mm　高さ43.5mm　奥行き250mm
※突起部除く
重量 電源ケーブルAC100V
取り扱い説明書
コードクランプ
オプション ラックマウント用サポートアングル U-1(1台を1Uとして設置できます）
ラックマウント用サポートアングル U-2(2台を連結して1Uとして設置できます）
