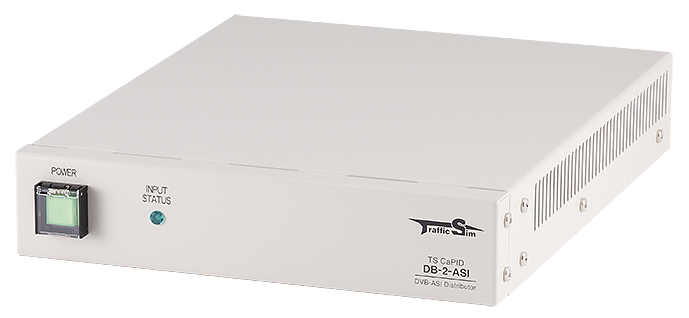

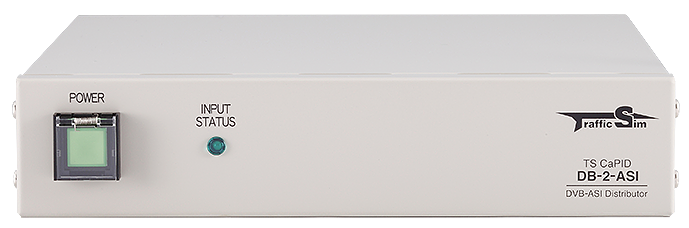

DB-2-ASI
■リクロック機能を搭載し、劣化した入力信号を成型して出力します。
■入力部にイコライザ機能を搭載していますので、ケーブル損失を補正します。
■専用オプション（金具）にて弊社同サイズ製品と連結してラックに設置することが可能です。
※ 専用金具U-1、U-2は別売りです。
※ 表をすべて見るには、横にスクロールしてください。
| 製品種別 | DVB-ASI/HD-SDI/SD-SDI 4分配器（スタンダードモデル） | |
|---|---|---|
| 製品名 | TS CaPID DB-2-ASI | |
| 製品型番 | DB2-A140HR | |

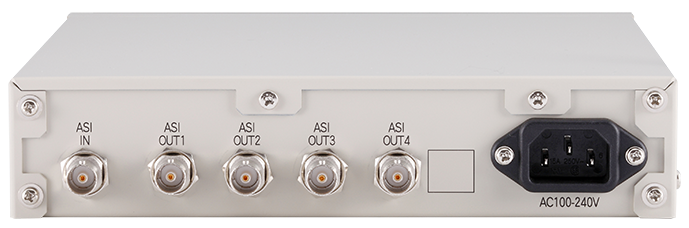

| 入出力 | 入力：DVB-ASI×1（パケットモード・バーストモードに対応） HD-SDI/SD-SDI×1 BNC 75Ω 出力：DVB-ASI×4（パケットモード・バーストモードに対応） HD-SDI/SD-SDI×4 BNC 75Ω |
|
| 対応フォーマット | DVB-EN50083-9準拠 SMPTE292準拠 SMPTE259準拠 |
|
| 入力リターンロス | 15dB以上 | |
| 入出力遅延 | 40ns以下 | |
| 電源 | AC100-240V | |
| 消費電力 | 5W/10VA | |
| 動作温度、湿度 | 5～40℃、30～80％（結露なきこと） | |

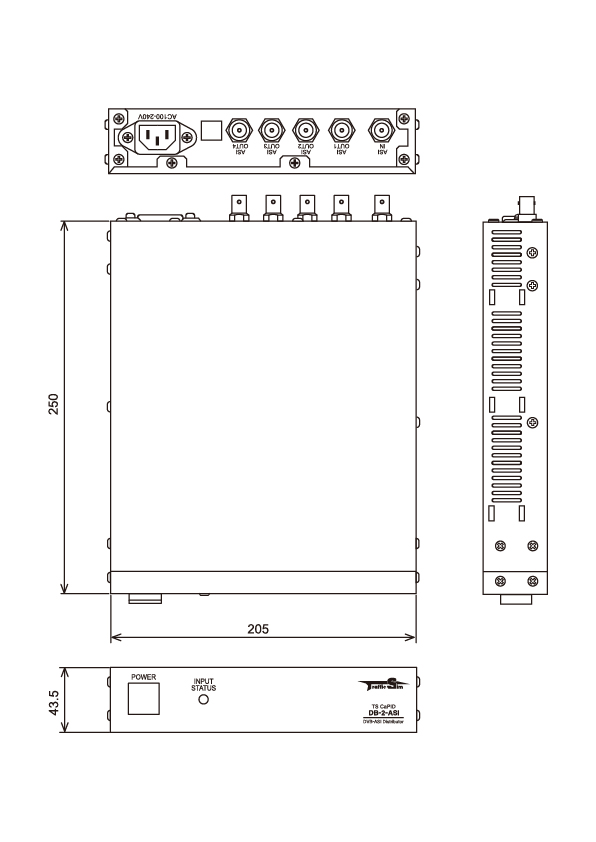

| 形状W×H×D[mm] | EIA19インチラック1Uハーフサイズ 205×43.5×250(突起物を除く） |
|
| 重量 | 約1.1kg | |
| ケーブル補償 | DVB-ASI/SD-SDI:200m以下（5CFBケーブル使用時） HD-SDI:100m以下（5CFBケーブル使用時） |
|
| 附属品 | AC100V用電源ケーブル 機器説明書 |
|
| オプション | ラックマウント用サポートアングルU-1(1台を1Uとして設置できます） ラックマウント用サポートアングルU-2(2台を連結して1Uとして設置できます） |
|
| 関連製品 | DVB-ASI⇔DVB-SPI変換器（CV-1) 64QAM/256Q復調器（DMB-2-QAM） ISDB-T復調器（DMB-2-ISDBT） ISDB-S復調器（DMB-2-ISDBS）など |
|
