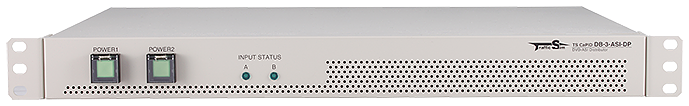

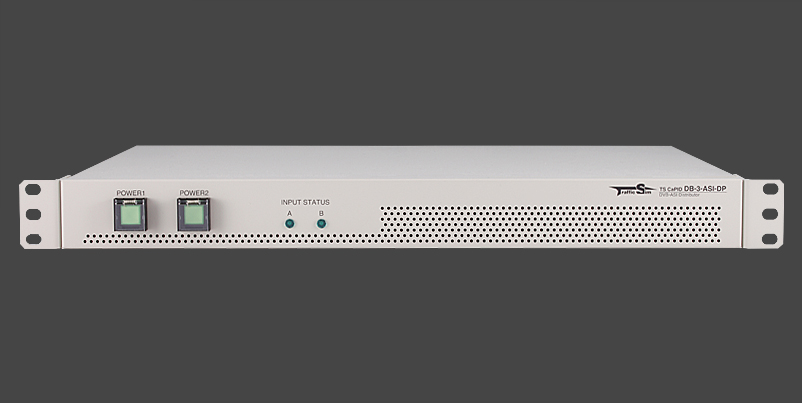

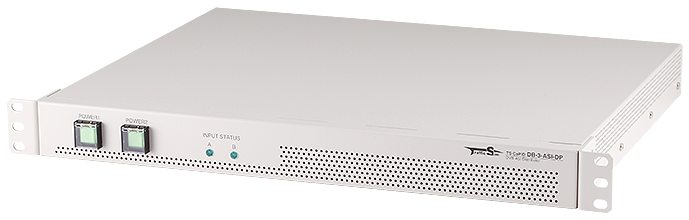

DB-3-ASI
※ 表をすべて見るには、横にスクロールしてください。
| 製品種別 | DVB-ASI/HD-SDI/SD-SDI分配器 | |
|---|---|---|
| 製品名 | TS CaPID DB-3-ASI-DP | |
| 製品型番 | DB3-P240A280R-DP | |

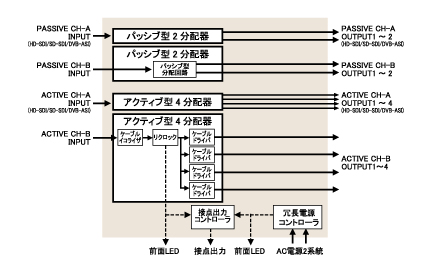

| 入出力 | パッシブ型 | 入力：DVB-ASI/HD-SDI/SD-SDI×2 BNC75Ω（※1）（※2） 出力：DVB-ASI/HD-SDI/SD-SDI×4 BNC75Ω（※1）（※2） |
| アクティブ型 | 入力：DVB-ASI/HD-SDI/SD-SDI×2 BNC75Ω（※1）（※2） 出力：DVB-ASI/HD-SDI/SD-SDI×8 BNC75Ω（※1）（※2） |
|
| 対応フォーマット |
DVB-EN50083-9 |
|
| パッシブ型分配損失 | -3dB | |
| アクティブ型入力リターンロス | 15dB以上 | |
| アクティブ型入出力遅延 | 40ns以下 | |

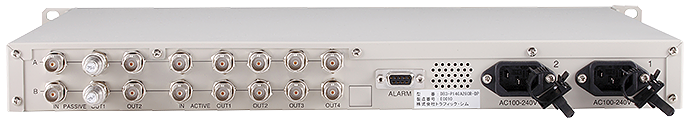

| 接点出力 | 形状 | D-SUB9pin（メス）固定用ネジはインチネジ（※3） |
| 仕様 | MOSFETリレー出力 ・出力耐圧電圧最大40V ・連続不過電流最大120mA ・オン抵抗標準1.0Ω～15Ω（最大25Ω） |
|
| 電源 | AC100V-240V 2系統 | |
| 消費電力 | 5W/10VA | |
| 仕様 | MOSFETリレー出力 ・出力耐圧電圧最大40V ・連続不過電流最大120mA ・オン抵抗標準1.0Ω～15Ω（最大25Ω） |
|
| 電源 | AC100V-240V ２系統 | |
| 消費電力 | 両電源時 | 11W、20VA |
| 片電源時 | 8W、17VA | |
| 動作温度、湿度 | 5～40℃、30～80％（結露なきこと） | |

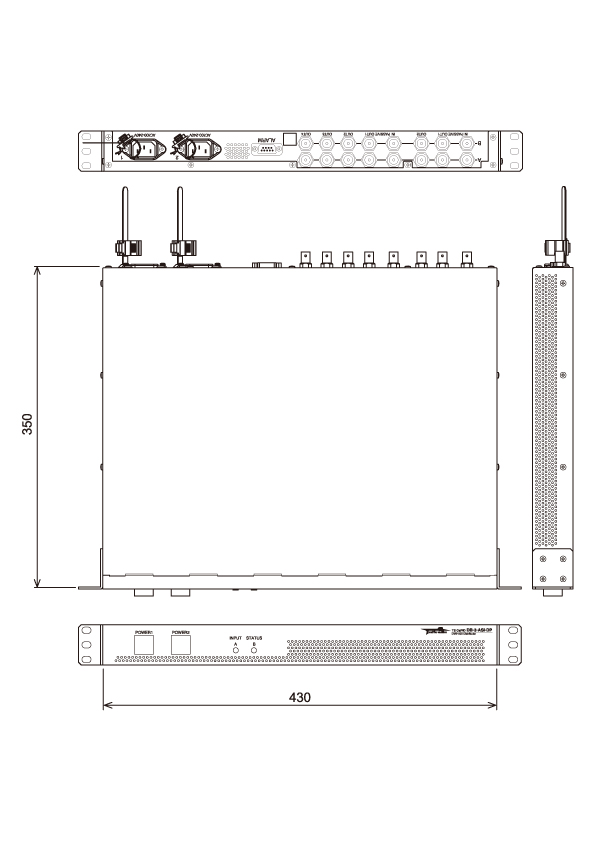

| 形状W×H×D [mm] | EIA19インチラック1Uサイズ 430×44×350（突起物を除く） |
|
| 重量 | 約3.1kg | |
| 付属品 | 電源ケーブルAC100V 取り扱い説明書 75Ω終端抵抗 75Ω同軸ケーブル |
|
| オプション | ラックマウント用サポートアングルU-1(1台を1Uとして設置できます） ラックマウント用サポートアングルU-2(2台を連結して1Uとして設置できます） |
|
| アクティブ型ケーブル補償 (５CFBケーブル使用時） |
DVB-ASI：200m以下 SD-SDI：200ｍ以下 HD-SDI：100ｍ以下 |
|
| 関連製品 | DVB-ASI 3分配器（DB-1-ASI） DVB-SPI 3分配器（DB-1-SPI） DVB-ASI 4分配器（DB-2-ASI） DVB-ASI⇔DVB-SPI変換器（CV-1） |
|
（※1）DVB-ASIはパケットモード・バーストモードに対応しています。
（※2）DVB-ASIは入力されたモードを維持したまま出力します。
（※3）オプションでミリネジに変更可能です。ミリネジの場合、型番末尾に（Ｍ）が付きます。
